MARK5: Сборка // Часть 2: Стэк и моторы — искусство пайки

Если в первой части мы занимались чистой механикой и сборкой рамы, то теперь переходим к электронике. Это этап подключения «мозгов» и силовой установки дрона. Предстоит установить стек (ESC+FC), уложить провода моторов и заставить всё это работать вместе.

В этой статье задокументирован процесс установки стека SpeedyBee в раму PHISITAL Mark5 и подключение моторов.

Пайка на этом этапе — критический момент. Основная задача — обеспечить надежный контакт и избежать короткого замыкания, которые могут привести к отказу оборудования.

1. Технический сетап

Железо:

• Стек — SpeedyB F405 V3 BLS 50A
• Моторы — Axisflying AE2207 V2 1960KV

Кабель-менеджмент:

• Укладка силовых и проводов моторов — правильный выбор длины, установка конденцатора

Пайка:

• Практические советы по лужению площадок и контролю температуры

Тесты:

• Проверка на КЗ мультиметром и первое подключение питания

2. Подготовка и примерка

Для начала возвращаемся к раме. Чтобы ничего не мешало пайке и укладке, придется частично ее разобрать: снимаем алюминиевые боковые пластины («морду»), верхнюю деку и все установленные маунты.

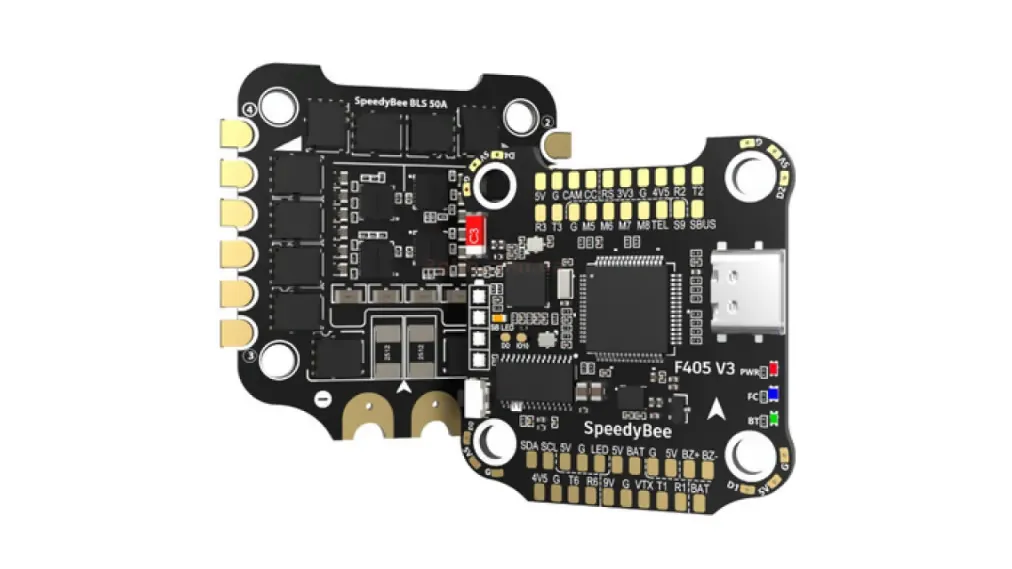

Распаковываем стек. В основе SpeedyBee F405 V3 лежат две основные платы:

• ESC (регулятор оборотов): нижний ярус, отвечает за силовую часть и моторы.
• FC (полетный контроллер): верхний ярус, «мозги» нашего дрона.

Комплектация и проверка

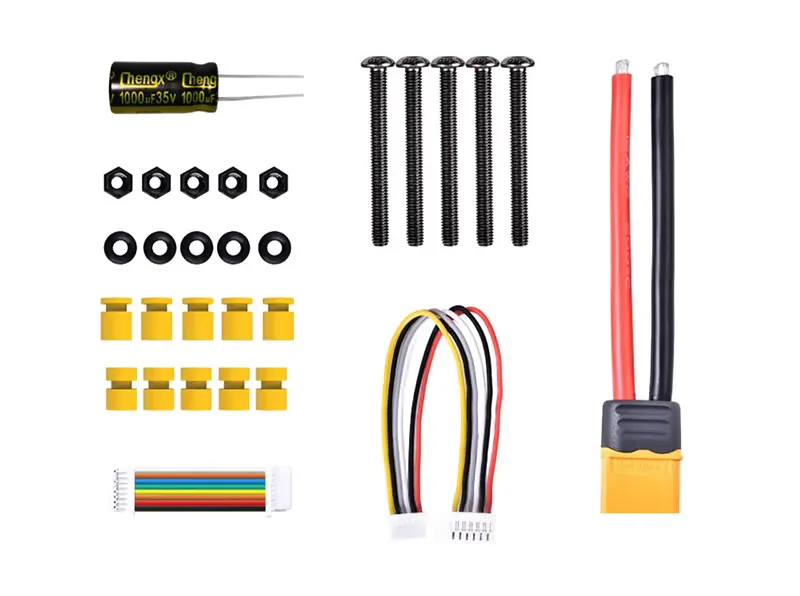

Перед сборкой убедитесь, что всё необходимое на месте:

• Конденсатор (1000 мкФ, 35 В): обязателен для фильтрации помех и защиты от скачков напряжения.
• Силовые провода: кабель XT60 для подключения аккумулятора.
• Крепеж: длинные стальные винты и самоконтрящиеся гайки.
• Шлейфы: кабель для соединения FC и ESC, а также провод для подключения видеопередатчика (VTX).
• Демпферы и проставки: резиновые амортизаторы и силиконовые колечки для защиты плат от вибраций и короткого замыкания на карбон.

Сборка стека

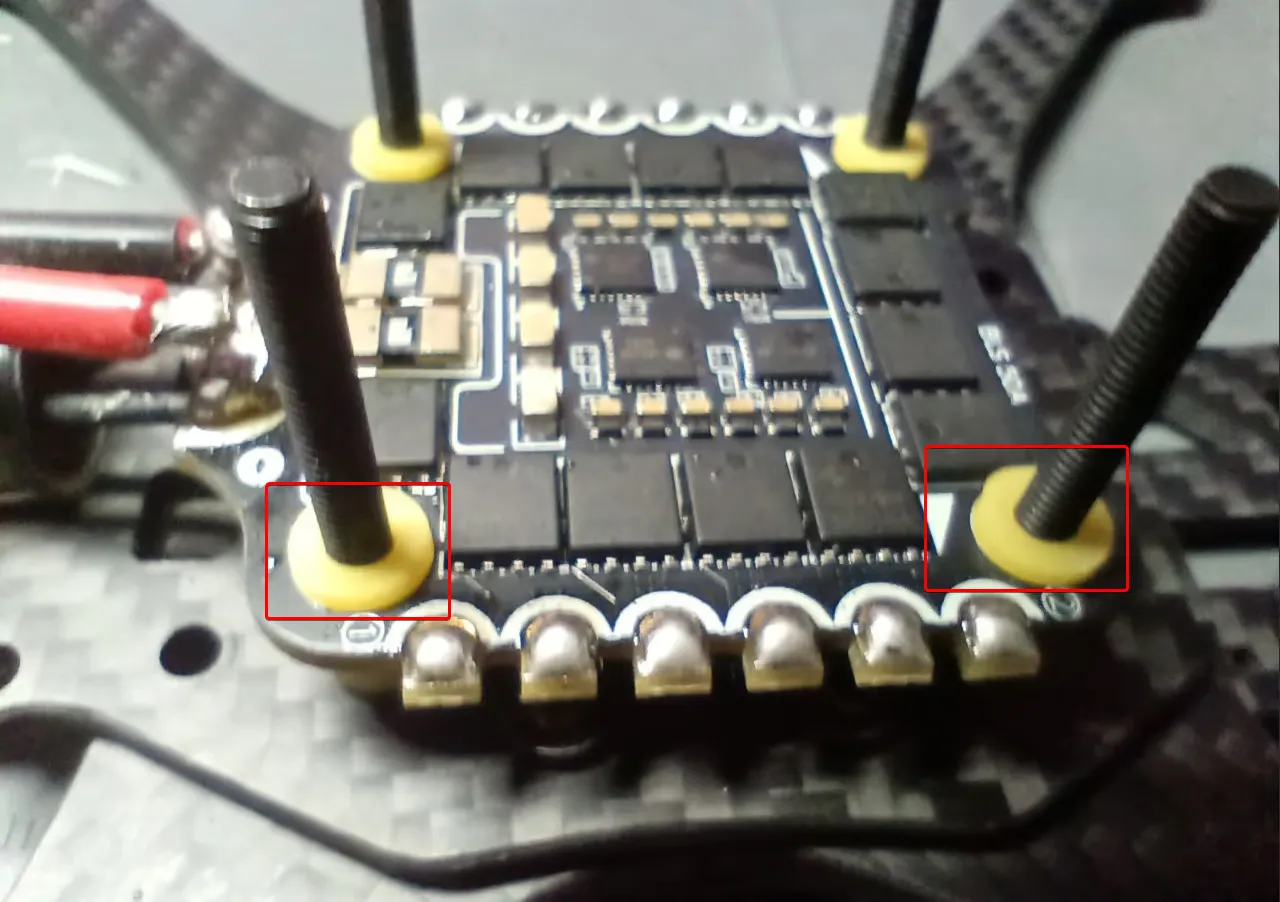

Устанавливаем четыре винта в отверстия рамы. Так как наш стек имеет формат 30х30, используем соответствующие посадочные места. Перед примеркой стека на винты нужно установить демпферы в отверстия плат — это самый кропотливый этап здесь.

Совет: Если демпфер идет туго, не давите со всей силы, чтобы не повредить текстолит. Используйте пинцет или щипцы: аккуратными круговыми движениями «вкручивайте» узкую часть демпфера в отверстие, пока он не зафиксируется пазом на краях платы.

Накидываем стек и убеждаемся что он садится относительно свободно без усилий и перекосов. С примеркой закончили идем дальше.

3. Силовая часть: подготовка и практика

Прежде чем переходить к моторам, нужно подготовить регулятор (ESC) к приему основного питания. Это фундамент, на котором держится вся надежность системы. Но сначала нужно проделать подготовительные работы — правильно расположить стек и потренироваться паять.

Расположение стека

На раме PHISITAL Mark5 мы ориентируем регулятор так, чтобы силовые площадки (BAT+/-) смотрели назад. Это классическая компоновка: провод XT60 выходит через заднюю часть рамы, что минимизирует риск попадания кабеля в пропеллеры.

При установке обратите внимание на белую стрелку, нанесенную на текстолит обеих плат:

• Направление: В идеале стрелка должна указывать строго вперед (к «морде» дрона). Это стандартное положение, при котором программные настройки полетного контроллера совпадают с физической реальностью.
• Зачем это нужно: Гироскоп на плате жестко привязан к этой оси. Если вы развернете плату стрелкой назад или вбок (например, для удобства доступа к USB-порту), вам обязательно нужно будет указать угол смещения в Betaflight (раздел Configuration -> Board and Sensor Alignment).
• Стек SpeedyBee: Обычно на регуляторе (ESC) стрелка также дублирует направление, помогая правильно сориентировать силовые площадки.

Инструменты

После того как мы определились с ориентацией плат, оставляем на раме только ESC (регулятор). Но не спешите сразу лезть к регулятору с паяльником. Чтобы не испортить дорогую электронику из-за отсутствия опыта, я настоятельно рекомендую потренироваться на «учебной» плате. В моем случае это DIATONE MAMBA Practice Board.

Мой набор инструментов:

Качество пайки на 90% зависит от правильных расходников и инструментов. Вот список того, что я использовал в сборке:

• Паяльник: FNIRSI HS-02A (компактный, с хорошим контролем температуры).
• Жала:
  • HS02A-C2 (скошенное): основное жало для силовых площадок и моторов.
  • HS02A-B (игла): для мелких элементов и сигнальных проводов
  • HS02A-K (Тип «Нож» / Knife): быстрый прогрев массивных полигонов питания (XT60, площадки ESC)
• Флюс: Rusflux «Союз-Аполлон» 6-412-A (в комплекте с толкателем-пистолетом Kaisi K-2208 для точной дозировки).
• Припой: Классический ПОС-61 с канифолью.
• Вспомогательное:
  • Держатель «третья рука»
  • губка из медной стружки для очистки жала.
• Химия: Изопропиловый спирт и старая зубная щетка для тщательной отмывки флюса (чистота — залог отсутствия коррозии).

Практика: лужение площадок

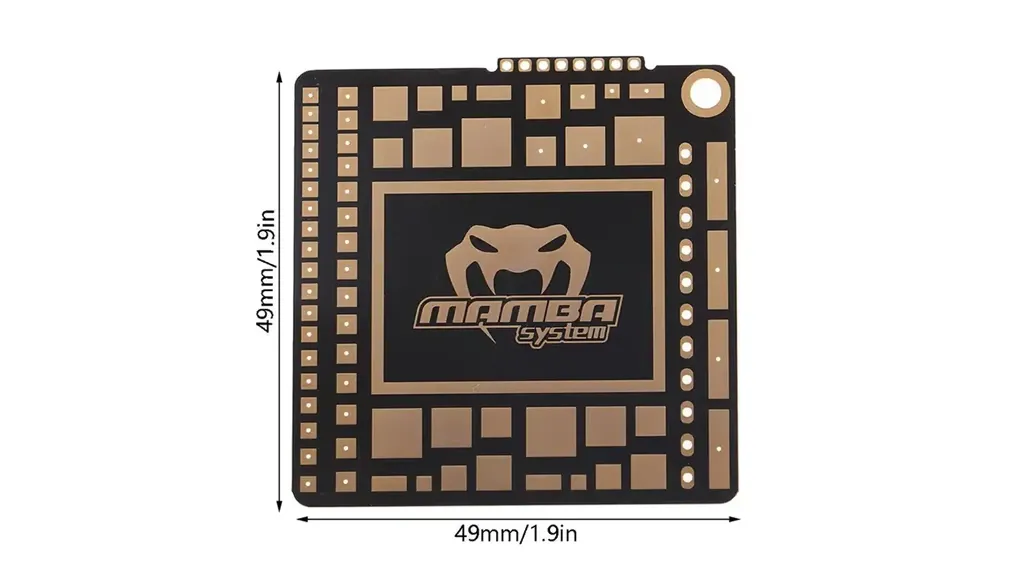

Закрепите учебную плату в зажимах «третьей руки». Это освободит обе руки: одну для паяльника, вторую — для подачи припоя.

Подготовка оборудования

• Питание: Я использую паяльник с AC-адаптером на 100W. Этого достаточно, чтобы жало не «остывало» при касании больших медных площадок.
• Температура: Устанавливаем рабочее значение 350–360°C.
• Флюс: Наносим на элементы, которые собираемся лудить. Помните: флюса не должно быть слишком мало (пайка будет тусклой и хрупкой), но и заливать им всю плату не стоит.

Процесс лужения

• Подготовка припоя: Размотайте небольшое количество припоя и подготовьте кончик так, чтобы его было удобно подавать в зону пайки.
• Нагрев: Аккуратно прикоснитесь жалом к контактной площадке («пятаку»). Спокойными движениями прогрейте металл.
• Подача: Другой рукой подавайте припой непосредственно на жало и разогретую площадку, пока она равномерно не покроется блестящим слоем олова.

Совет: Если припой скатывается в шарик и не липнет к плате — значит, площадка недостаточно прогрета или не хватает флюса. Также может возникнуть ситуация, когда появляются «сопли» или припой начинает перемыкать соседние контакты. В любой непонятной ситуации — добавьте флюса. Именно он заставляет олово послушно растекаться по меди и принимать правильную форму полусферы.

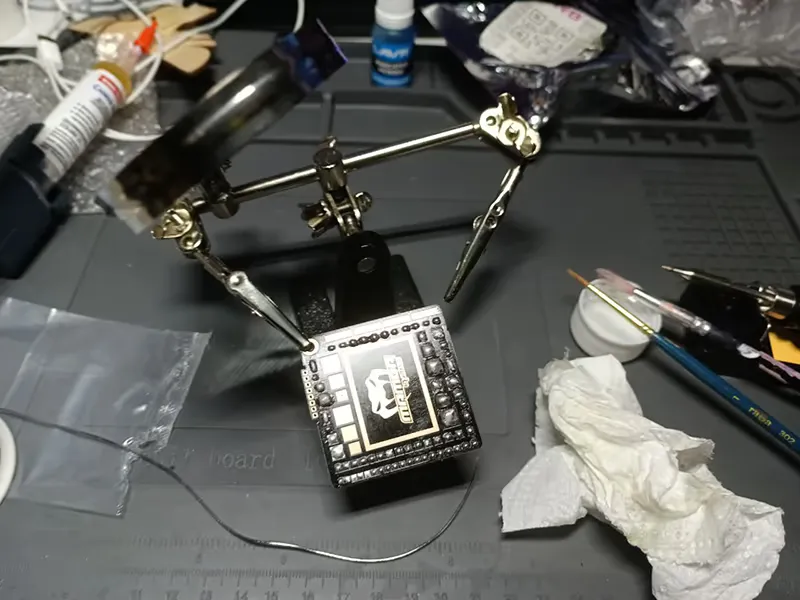

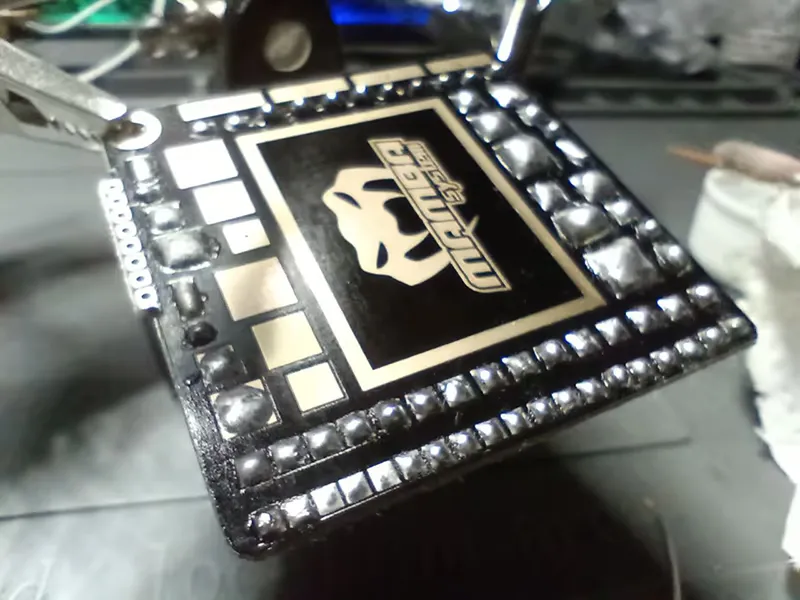

Вот что у меня получилось:

Итог тренировки: Совсем не идеально, но для первого опыта — зачет! Главное, что пришло понимание того, как ведет себя припой под флюсом и сколько времени нужно держать жало на площадке, чтобы не перегреть текстолит. Теперь, когда рука набита на тренировочной плате Diatone Mamba, можно переходить к «боевому» регулятору SpeedyBee.

4. Силовая часть: XT60 и конденсатор

Переходим к «боевому» регулятору. Вместо комплектного хвоста питания я решил собрать свой, используя проверенные компоненты. Это гарантирует, что силовая линия выдержит любые пиковые нагрузки от моторов Axisflying.

Мой выбор компонентов:

• Кабель: Силиконовый провод 14AWG. Оптимальное сечение для 5-дюймового дрона: достаточно толстый, чтобы не греться, и достаточно гибкий для укладки.
• Разъем: Оригинальный Amass XT60. Они отличаются качественным пластиком, который не «плывет» при нагреве площадок.

Подготовка кабеля: Отмеряем нужную длину (с учетом вылета из задней части рамы Mark 5), зачищаем и обязательно лудим концы проводов.

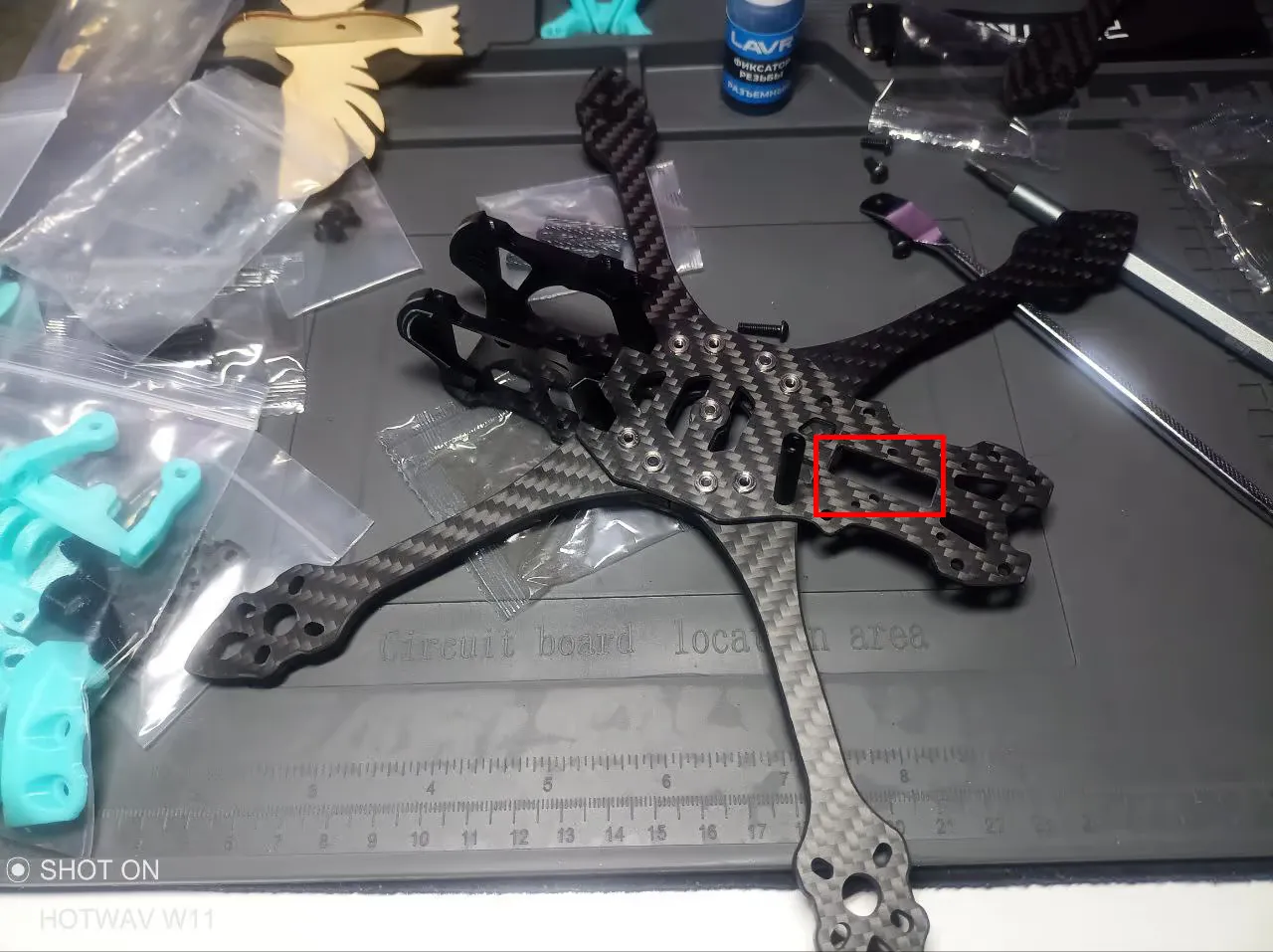

Монтаж и мой метод крепления конденсатора Для установки конденсатора (1000мкФ 35V) я использовал метод сквозного монтажа для максимальной жесткости. На нижней пластине рамы MARK5 предусмотрено специальное посадочное отверстие под конденсатор:

Порядок действий:

1. Подготовка: Продел длинные лапки конденсатора в отверстия силовых площадок (BAT+/-) на ESC снизу вверх.
2. Изоляция: Предварительно упаковал сам конденсатор в плотную прозрачную термоусадку.
3. Фиксация: Загнул лапки сверху на площадки, создав надежный механический контакт еще до пайки.
4. Пайка: Поверх загнутых лапок уложил залуженные концы проводов 14AWG и залил всё единым массивом припоя. Укладывать их кстати неудобно поэтому используйте третью руку как помощник для удержания провода при пайки силовых контактов. Еще один нюанс — не надо напаивать коннектор XT60 перед пайкой на силовые контакты, без коннектора проще работать с платой.
   • Температурный режим: Здесь нужен мощный прогрев (380-400°C), так как массив меди, толстый провод и ножки конденсатора быстро отводят тепло.

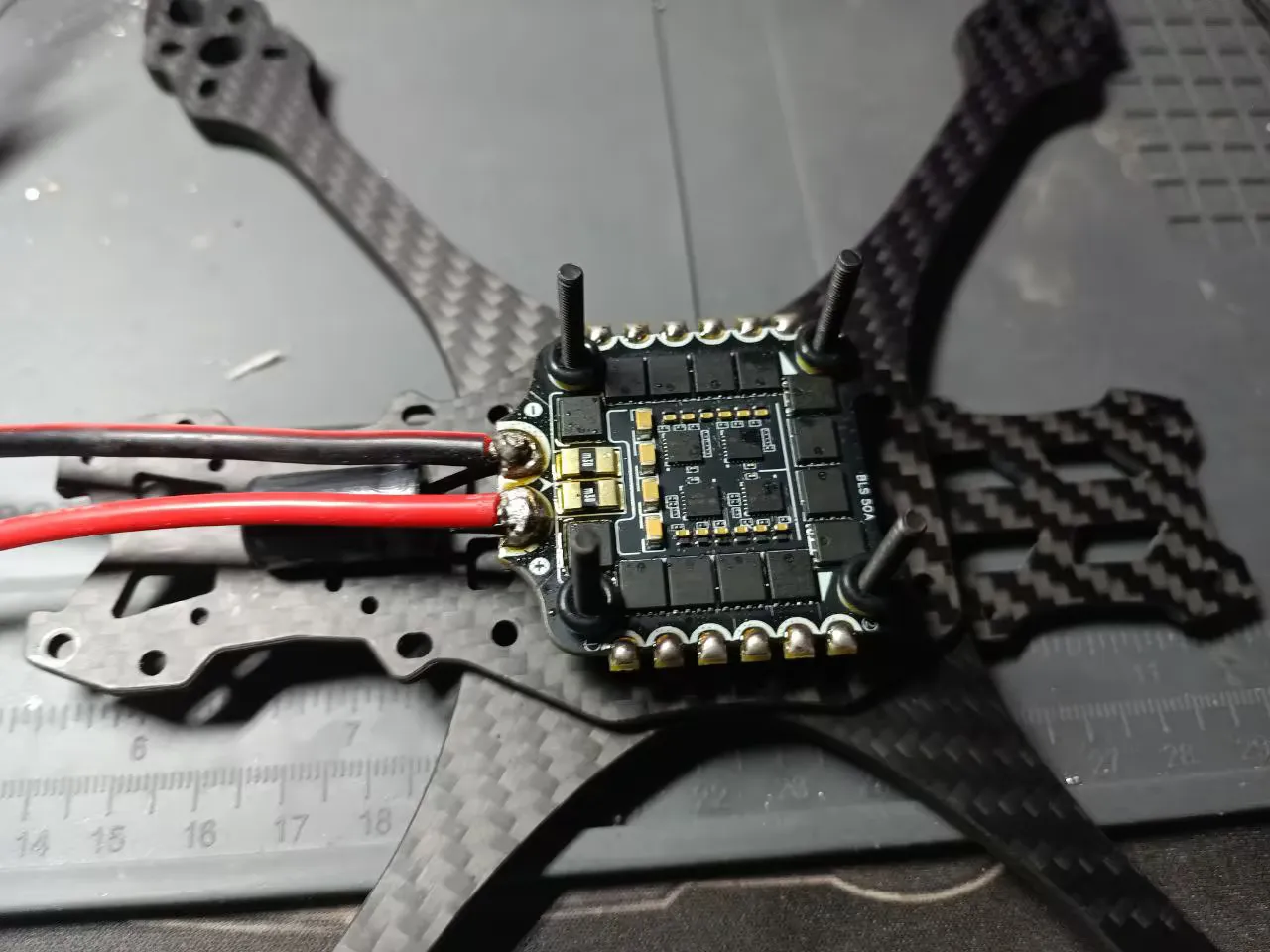

Результат: Конденсатор сидит «мертво» — он зажат между карбоном и силовым кабелем. Дополнительно притянул его стяжкой к раме, что полностью исключает обрыв от вибраций или ударов.

Лайфхак: Сразу после пайки силового кабеля, пока плата ESC зафиксирована, залудите все 12 площадок под моторы. Сделайте аккуратные, одинаковые «подушечки» из припоя на каждом контакте. В будущем это позволит припаивать моторы буквально в одно касание, не перегревая плату и не рискуя сдвинуть соседние провода.

Завершение силового хвоста и прозвонка

Когда провода надежно сидят на ESC, пришло время вешать сам разъем Amass XT60 чтобы впоследствии подключать аккумулятор.

Как паять разъем, чтобы не испортить:

• Ответная часть: Обязательно вставьте в припаиваемый разъем «папу» (запасной коннектор). Это сработает как радиатор и не даст контактам внутри «поплыть» от температуры, а самому корпусу — деформироваться.

• Важная последовательность: Сейчас — последний шанс надеть на провода термоусадку и серую пластиковую защиту (кожух). Сдвиньте их как можно дальше от места пайки по проводу, чтобы они не начали сжиматься или плавиться раньше времени от жара кабеля.

• Лужение «чашечек»: Наполните контакты XT60 припоем наполовину.

• Соединение: Разогрейте чашечку, вставьте залуженный провод 14AWG и подержите неподвижно до застывания.

• Финальный штрих: Надвиньте термоусадку на припаянный контакт и плотно усадите её феном. Затем наденьте сверху серую пластиковую защиту — она должна сесть до характерного щелчка.

Финальный контроль — прозвонка (Самый важный этап!)

Берем мультиметр, переводим в режим «прозвонки» (со звуком).

Меряем силовые провода:

• Плюс и Минус на XT60: Прикладываем щупы к контактам разъема.
• Результат: Короткий «писк» (конденсатор зарядился) и тишина. На экране цифры сопротивления должны расти. Если пищит не замолкая — у вас КЗ. Ищите, где соприкасаются жилы или капли припоя.

Проверка «на корпус» (изоляция от рамы)

Карбон отлично проводит электричество, поэтому наша задача — убедиться, что ни одна силовая линия не имеет контакта с рамой.

• Приложите один щуп мультиметра к плюсу разъема XT60. Вторым щупом коснитесь любого стального болта на раме или торца карбонового луча (там, где нет лака).
• Повторите то же самое для минуса разъема.

Результат:

• Правильно (Тишина): Мультиметр молчит, на экране единица или OL (Open Line). Это значит, что электрической связи между питанием и рамой нет. Это то, чего мы добиваемся.

• Плохо (Писк): Если мультиметр запищал, значит, есть контакт. Скорее всего, где-то зачищенный провод касается карбона или ножка конденсатора упирается в раму. Включать такой дрон нельзя! Нужно найти место касания и изолировать его.

5. Моторы Axisflying AE2207 V2 1960KV: Установка и защита

Моторы — это основная нагрузка на наш стек, поэтому здесь важна и механическая надежность, и чистота пайки.

Подбор крепежа

Первая проблема, с которой я столкнулся — стандартные винты из коробки оказались короткими. На лучах установлены защитные маунты (soft mounts), напечатанные на 3D-принтере, которые добавляют толщины.

Поиск решения: Пришлось подбирать винты из личного набора. Главное правило: винт должен заходить глубоко для надежности, но не касаться обмотки. Идеально, когда винт сидит заподлицо с крепежной плоскостью.

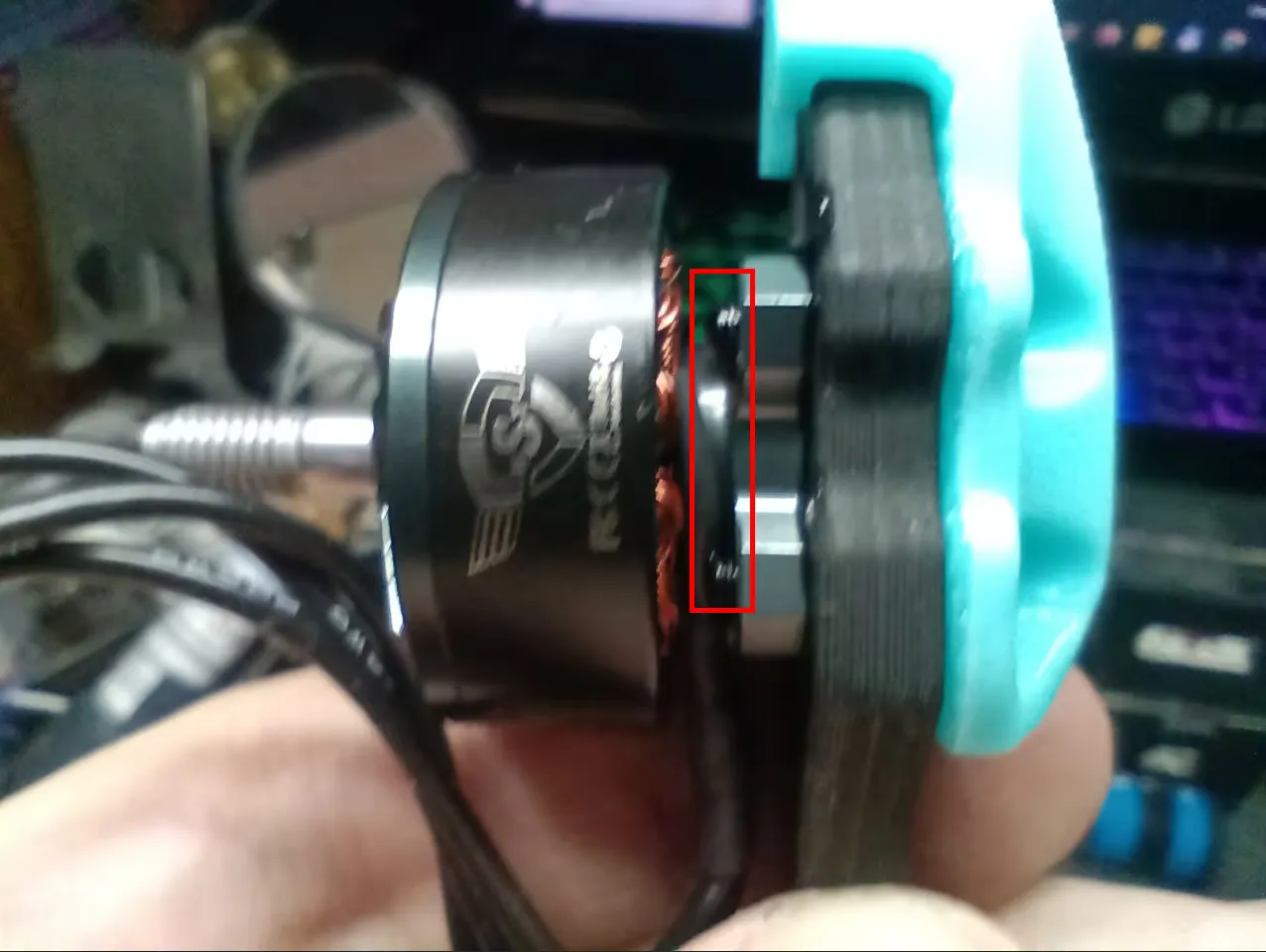

На фото выше — вариант, который мне не понравился. Хоть винты и не задевали обмотку, они слишком сильно выступали. В итоге я подобрал те, что сели плотно и вровень.

Фиксация: Я подобрал винты, которые садятся плотно и заподлицо с лучом. Обязательно используем синий резьбовой фиксатор (в моем случае — LAVR). Без него вибрации моторов рано или поздно выкрутят винты, что в лучшем случае приведет к «желе» на видео, в худшем — к потере мотора в воздухе.

Кабель-менеджмент и «Змеиная кожа»

Для защиты проводов от ударов пропеллеров и эстетики я использовал нейлоновую оплетку («змеиную кожу»).

Порядок действий для каждого мотора:

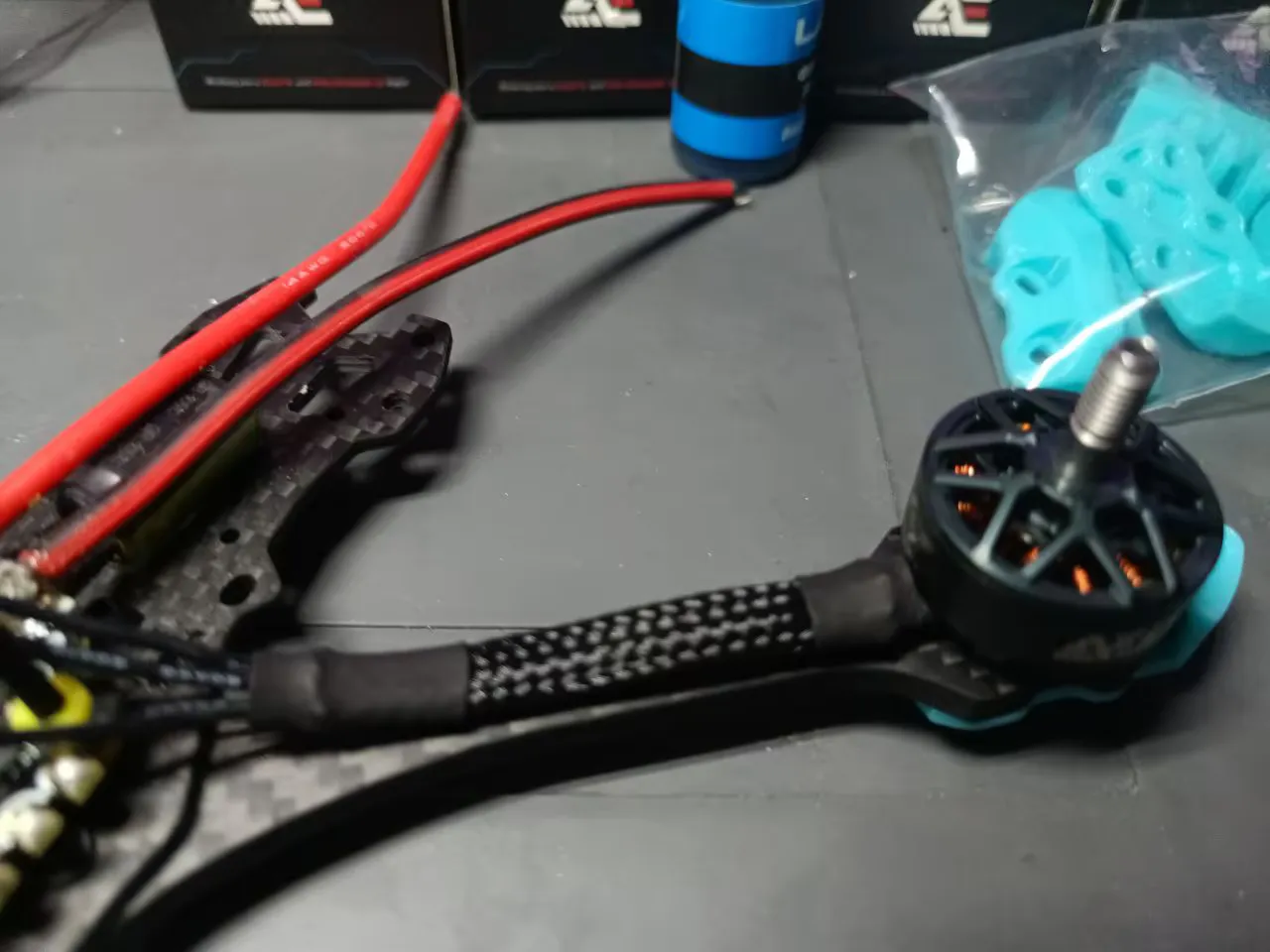

Примерка: Я выбрал вариант укладки проводов перед винтами стека параллельно друг над другом. Это позволило уложить их плотно и аккуратно, без лишних петель.

Защита: Отрезал кусок оплетки нужной длины, края обязательно оплавил зажигалкой, чтобы не пушились. Пушиться все равно будут, это по итогу решит термоусадка.

Термоусадка: Накинул по кусочку термоусадки с обоих концов — у основания мотора и со стороны ESC. Это фиксирует оплетку и придает сборке законченный вид.

Пайка: Ожидание vs Реальность

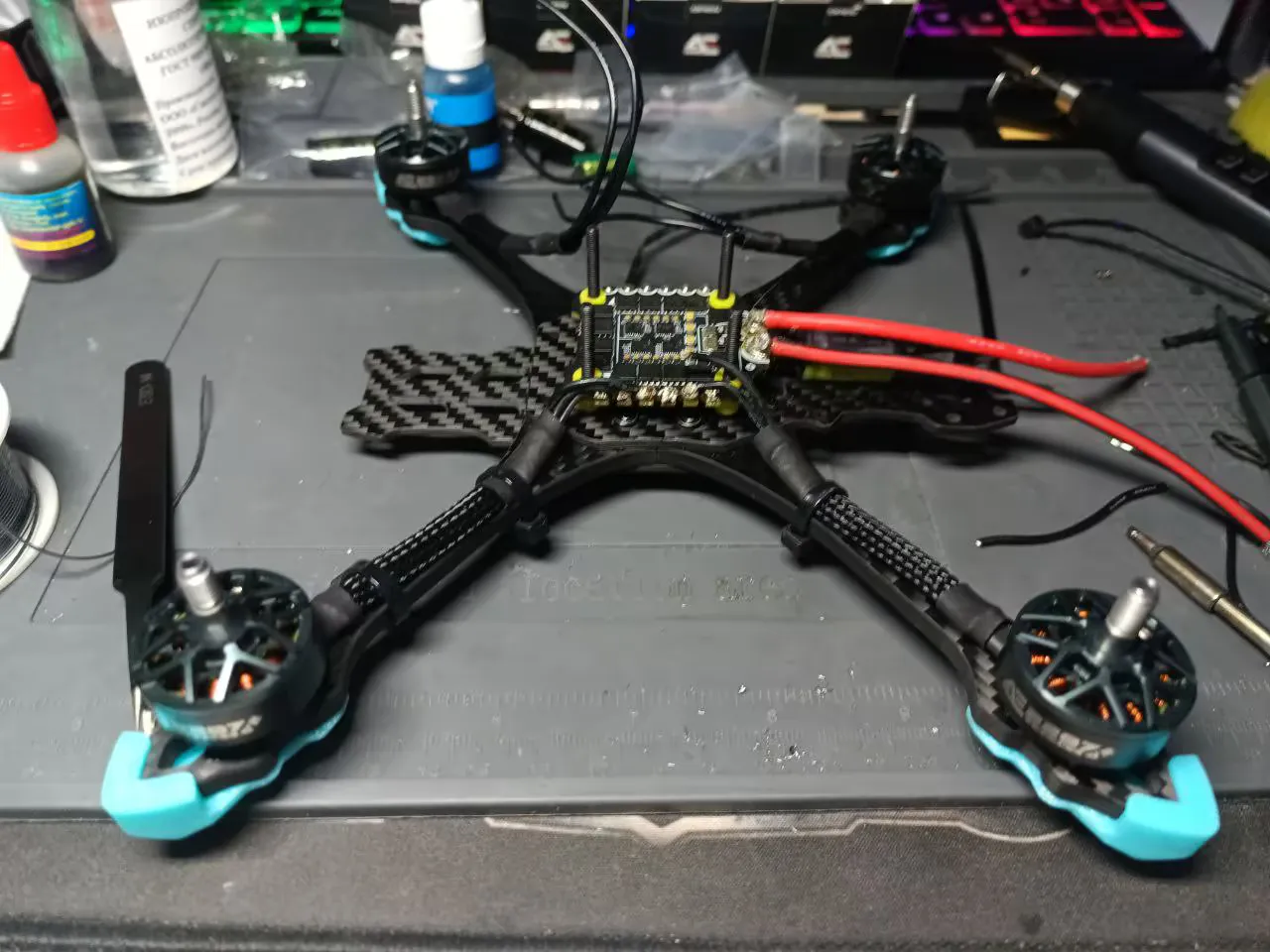

Сначала я подготовил и установил таким образом все четыре мотора, затем примерил провода для точной подгонки под пятаки контакта и только тогда занялся пайкой.

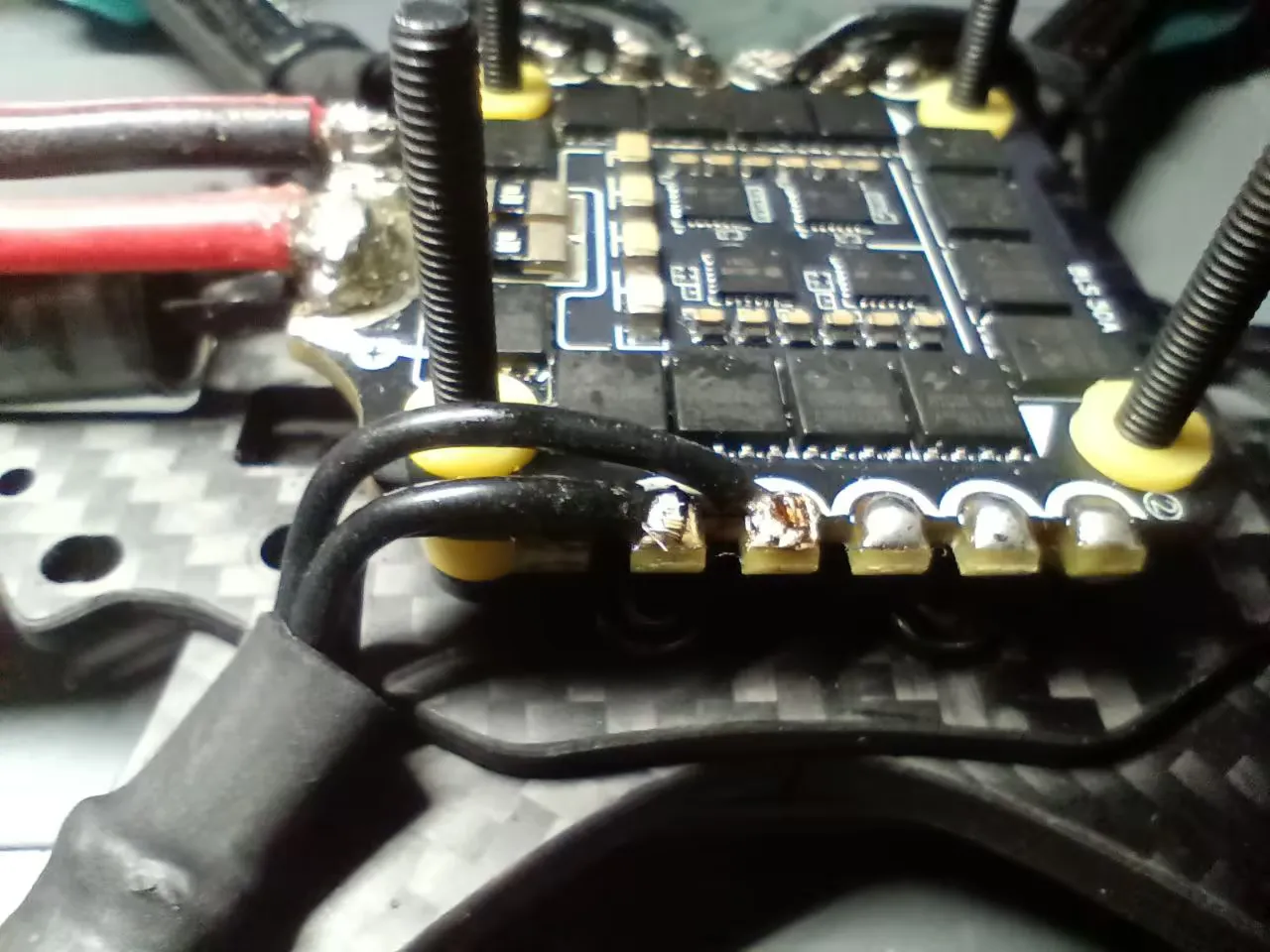

Несколько раз перепроверил длину, откусил лишнее, зачистил и припаял к заранее залуженным площадкам на ESC. Пайка для первого раза получилась в целом неплохой. Конечно, я ожидал большего буста, но это ни фига не легко для первого раза! Залудить пустые контакты оказалось в разы легче, чем «подружить» их с проводами.

В процессе получен мощный опыт: пришло понимание, как нормально лудить провода, сколько времени греть площадку и как удерживать всё это дело в пятне контакта, чтобы ничего не отвалилось.

Совет: Не натягивайте провода как струны. Оставляйте микроскопический запас, чтобы при сильном ударе и небольшом изгибе луча провод не вырвало с «мясом» из площадки регулятора.

Итоги второго этапа

На этом этапе мы превратили голый карбон в полноценную силовую установку. Теперь у нашего Марка есть «сердце» в виде регулятора SpeedyBee, надежная линия питания на и мощные моторы Axisflying, аккуратно упакованные в «змеиную кожу».

Пайка на этом этапе дала понять главное: теория — это хорошо, но пока сам не почувствуешь момент, когда припой «поплыл» по площадке, дрон не соберешь.

Что дальше?

В следующей части мы поднимемся на «второй этаж» нашего стека и займемся настоящим «фаршем»:

• Установим полетный контроллер (FC) и соединим его с регулятором.
• Разберемся с периферией: подключим видеосистему и займемся микрохирургией — заменим короткий коаксиальный кабель на длинный, чтобы дотянуться от VTX до камеры.
• Напечатаем кастомные маунты из TPU (куда же без них на Марке).
• Внезапно сменим курс: вместо старого радиопротокола внедрим ELRS.
• Проведем первый запуск через лабораторный блок питания, чтобы не рисковать свежей пайкой.

До Betaflight мы еще не добрались, но железо уже начинает обретать характер. Увидимся в третьей части!

Stay tuned.
