На самом деле все достаточно просто.
В FPV-дронах правильное направление вращения моторов и корректная установка пропеллеров — это база, без которой дрон не оторвется от земли или моментально перевернется при попытке взлета («диф») (flip of death) , одна перевернутая лопасть превращает дрон в «газонокосилку-самоубийцу», которая вместо взлета вжимается в землю или начинает бешено вращаться (death roll). Разбираемся, как все настроить правильно с первого раза.
Есть две классические схемы вращения моторов: стандартная и инвертированная в зависимости от того какую схему вы выбрали и настроили в Betaflight устанавливаются и пропеллеры.
1. Стандартная схема (Props In)
По умолчанию в Betaflight используется схема «Props In» (вращение внутрь) два передних мотора вращаются на камеру, а два задних на антенны.
-
Передний левый (4) и задний правый (1): вращаются по часовой стрелке (CW) Clockwise / По часовой стрелке .
-
Передний правый (2) и задний левый (3): вращаются против часовой стрелки (CCW) Counter-Clockwise / Против часовой стрелки .
Зачем это нужно:
- Эта схема является классической и обеспечивает предсказуемую управляемость в большинстве условий.
Особенности такой схемы:
- Все летит в камеру будь то листва, трава, камни, песок и все что может поднять поток от винтов
- Легко наматывается на ветку по ходу движения и легче застревает в ветках деревьев
- Также немного отличается в отработке поворотов.
⚠️ Важно! Чтобы не ошибиться в нумерации моторов на схеме указана стрелка куда должен быть направлен дрон — то есть дрон должен быть направлен от вас, камерой вперед.

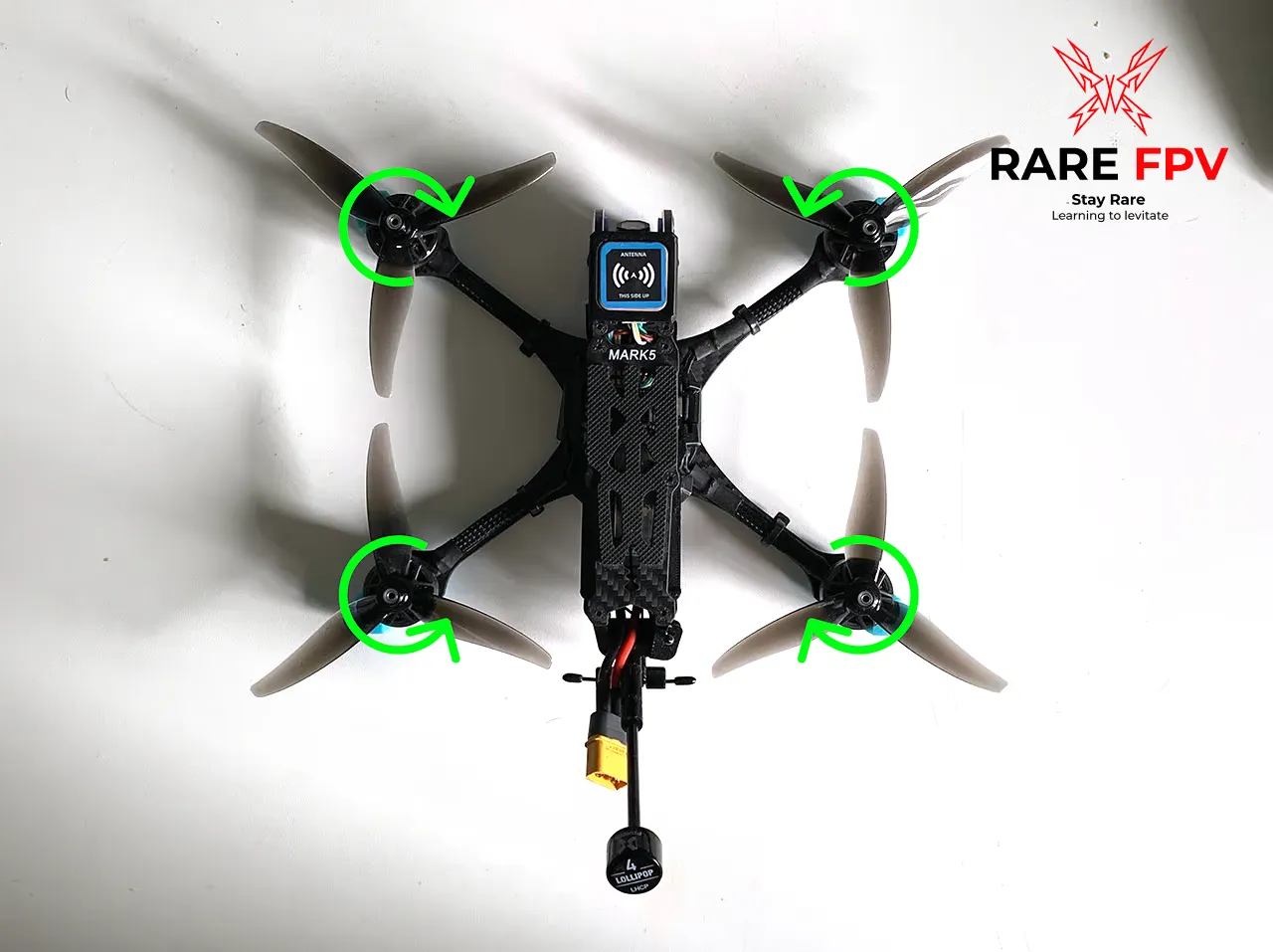

Вот как схема Props In выглядит с пропеллерами на реальном дроне:
2. Схема «Props Out» (Reversed)
Передние пропеллеры вращаются наружу от камеры, задние от антенн.
-
Передний левый (4) и задний правый (1): вращаются против часовой стрелки (CCW) Counter-Clockwise / Против часовой стрелки .
-
Передний правый (2) и задний левый (3): вращаются по часовой стрелке (CW) Clockwise / По часовой стрелке .
Особенности такой схемы:
- Камера меньше забивается травой при взлете, посадке и падениях
- Лучше «отбивается» от веток при столкновении
- Дрон чище проходит резкие повороты (меньше «washout»)

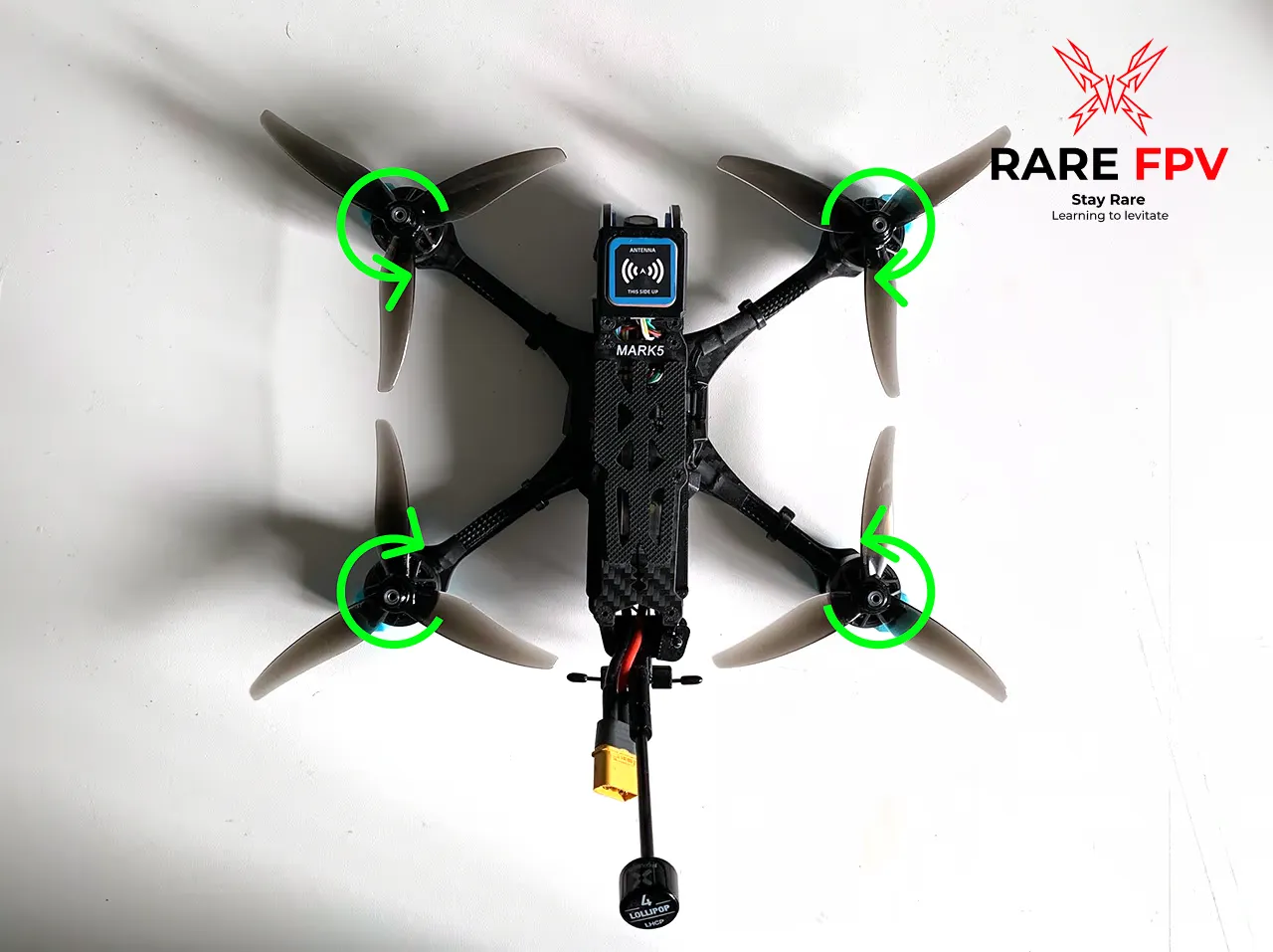

Вот как схема Props Out выглядит с пропеллерами на реальном дроне:
3. Как не перепутать пропеллеры — смотрим маркировку
Пропеллеры всегда идут парами:

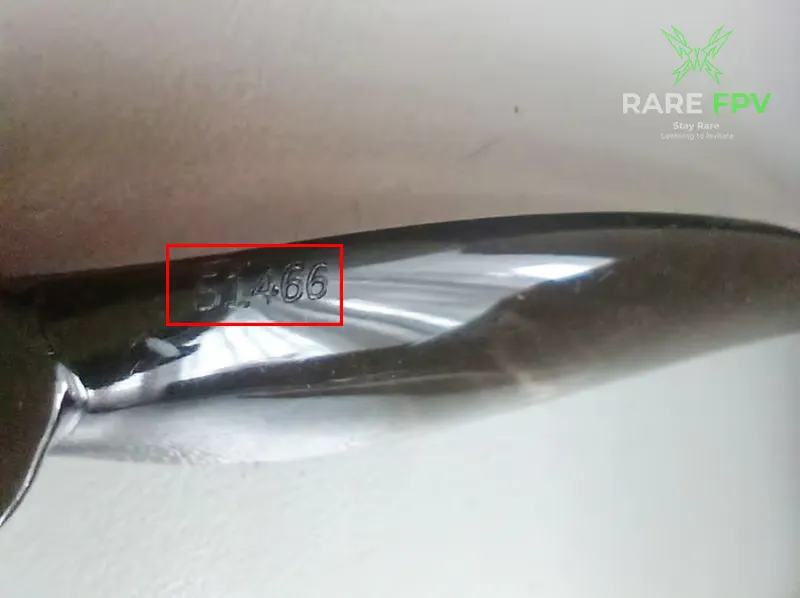

- Обычные (CCW) Counter-Clockwise / Против часовой стрелки : Вращаются против часовой стрелки. Маркируются просто (например, 51466).

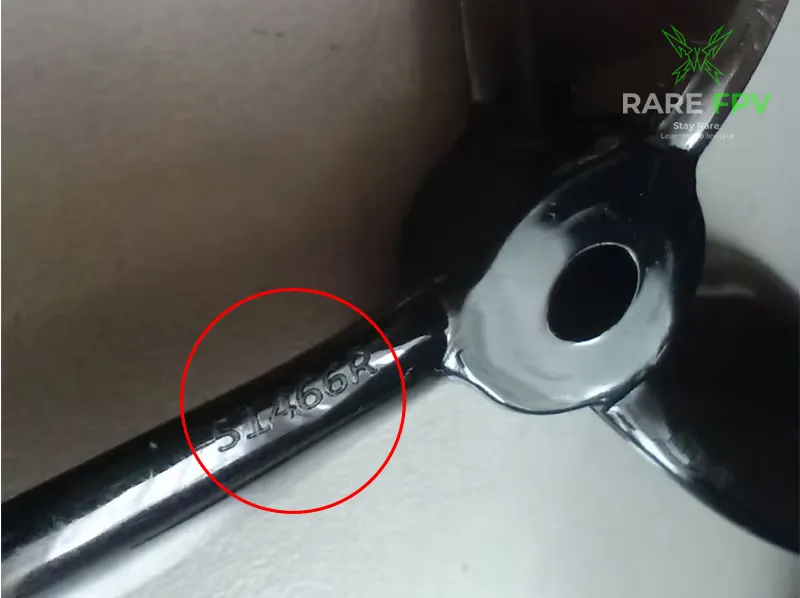

- Реверсивные (CW) Clockwise / По часовой стрелке : Вращаются по часовой стрелке. Маркируются буквой «R» (например, 51466R).
Как ставить (без привязки к названию схемы):
Например ты не понимаешь какая схема сейчас активна стандартная или реверсивная (конечно в таком случае лучше вообще бы подучить матчасть или заняться чем-нибудь другим), смотри просто на то куда направлены стрелки вращения моторов в Betaflight (ну и плюс так же должны крутиться моторы на реальном дроне)
-
Посмотри в Betaflight, куда вращается мотор (1, 2, 3 или 4).
-
Если мотор крутится по часовой — ставь проп с буквой «R».
-
Если мотор крутится против часовой — ставь проп без буквы.
Лайфхак:
-
Просто забудь слово “Reversed” при выборе пропа. Смотри только на стрелочки в конфигураторе. Видишь вращение по часовой стрелке (CW) — берешь “R”, например 51466R. Если CCW — берем без маркировки “R”, например 51466.
-
Все.
4. Что делать если маркировки нет
Если маркировка стерлась, или ее просто нет на пропах (я бы не советовал заказывать), можно определить направление вращения таким способом:
-

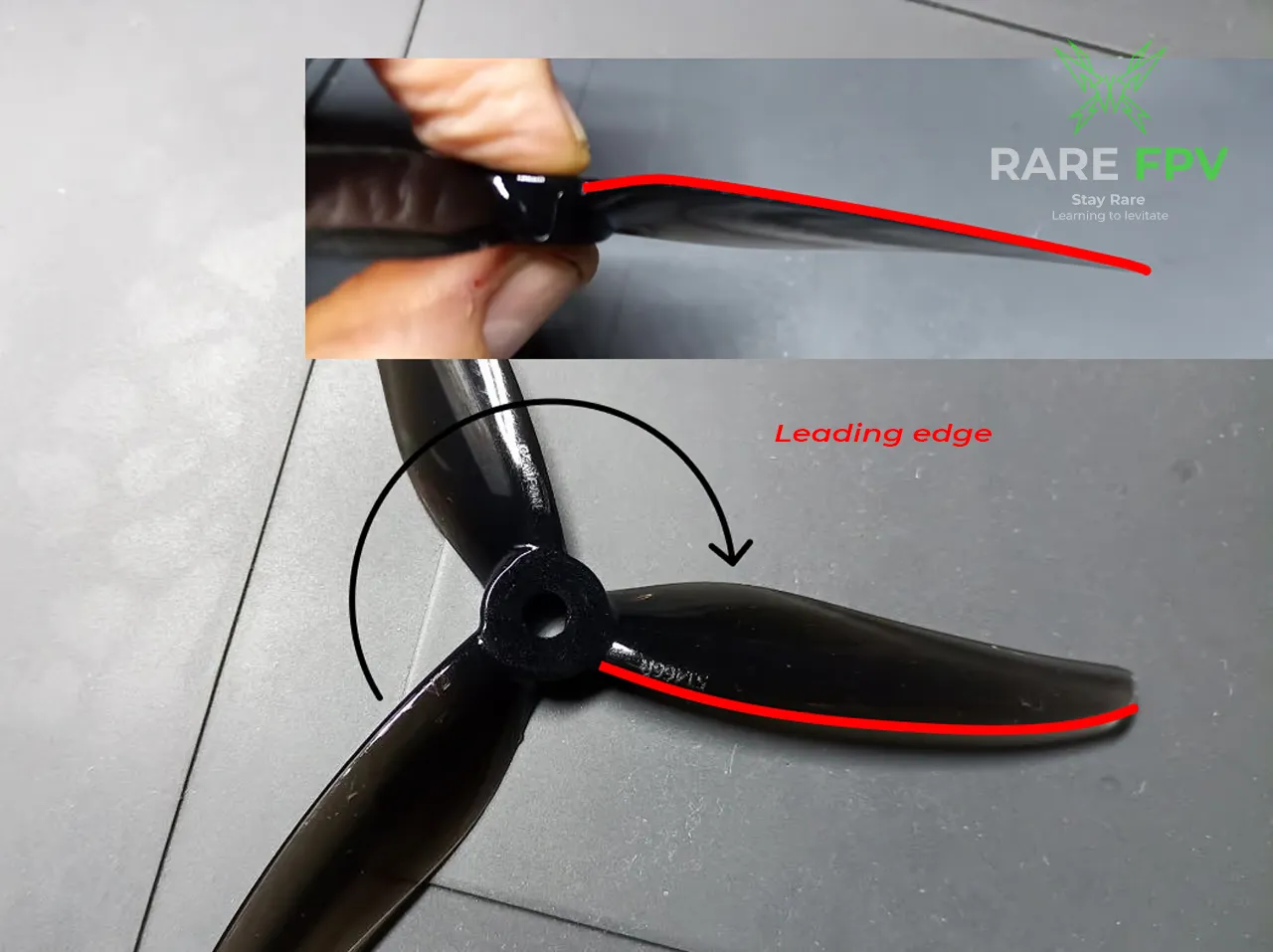

С помощью атакующей кромки (leading edge) — это передняя, набегающая часть лопасти пропеллера, которая первой встречает поток воздуха при вращении. Она более толстая и скругленная по сравнению с острой и тонкой задней (сбегающей) кромкой.
-
Именно атакующая кромка «разрезает» воздух, создавая зону повышенного давления под лопастью и пониженного — над ней, что и генерирует подъемную силу.
Просто запомните: высокая сторона лопасти всегда “идет первой” по ходу движения
5. Как правильно закручивать гайки на валы моторов

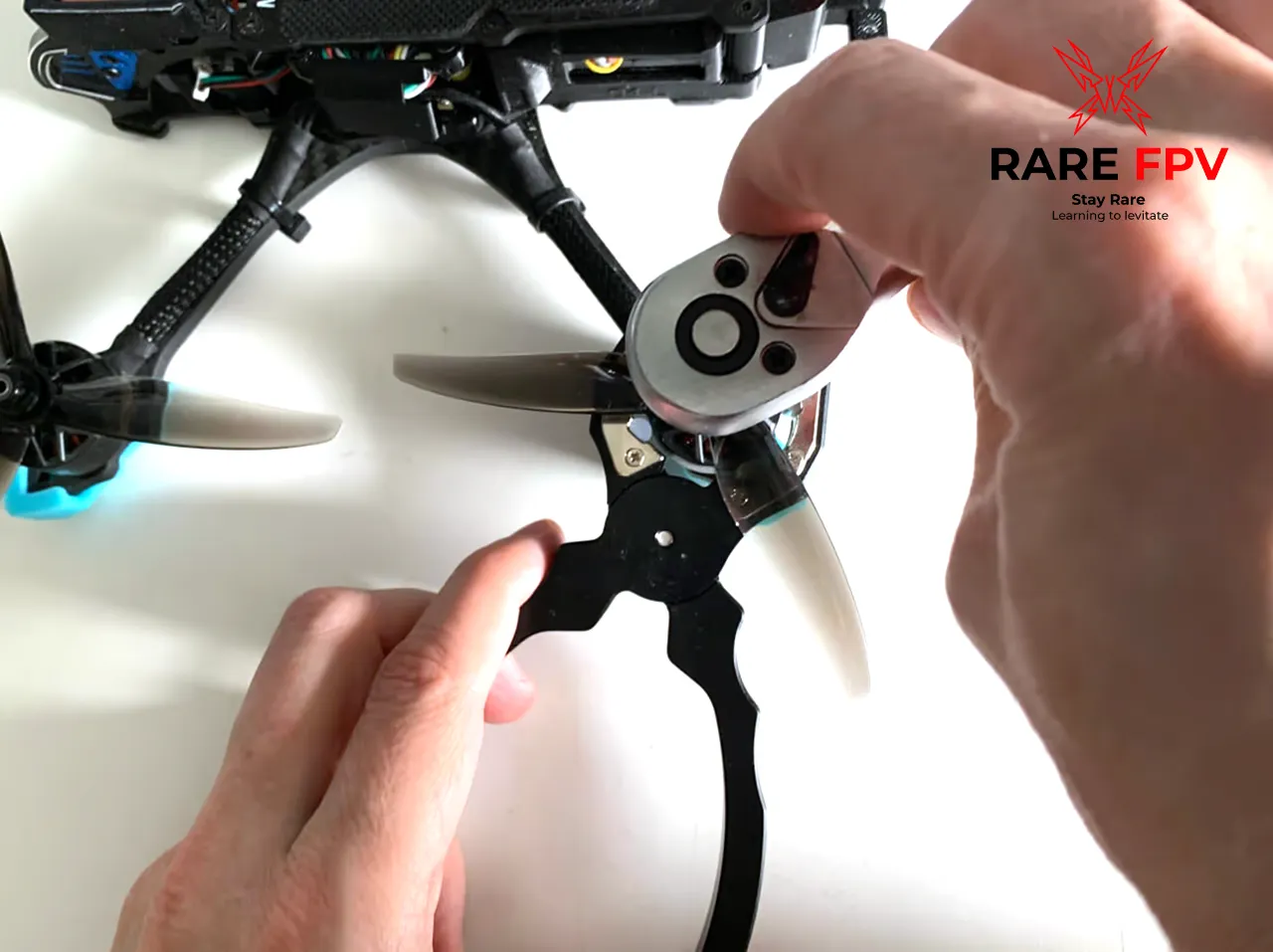

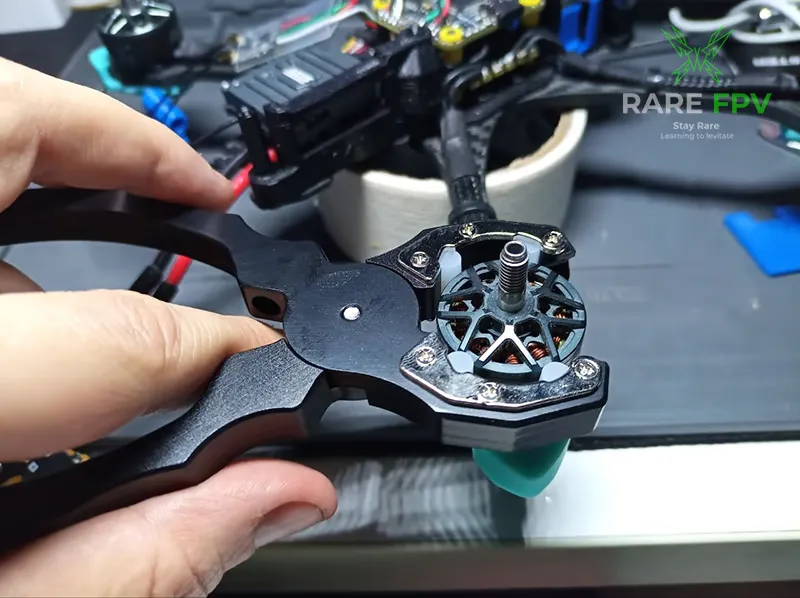

- Для лучшей посадки гайки желательно иметь спец инструмент для удержания колокола мотора, называется Propeller Remover Tool или FPV Motor Pliers со специальными силиконовыми держателями чтобы не повредить колокол
-
Садите пропеллер на вал, слегка надавливаете чтобы он плотно сел до основания колокола
-
Накручиваете на вал гайку
-
Берете маленькую трещетку или специальный Т-образный ключ, для трещотки нужна головка на 8mm

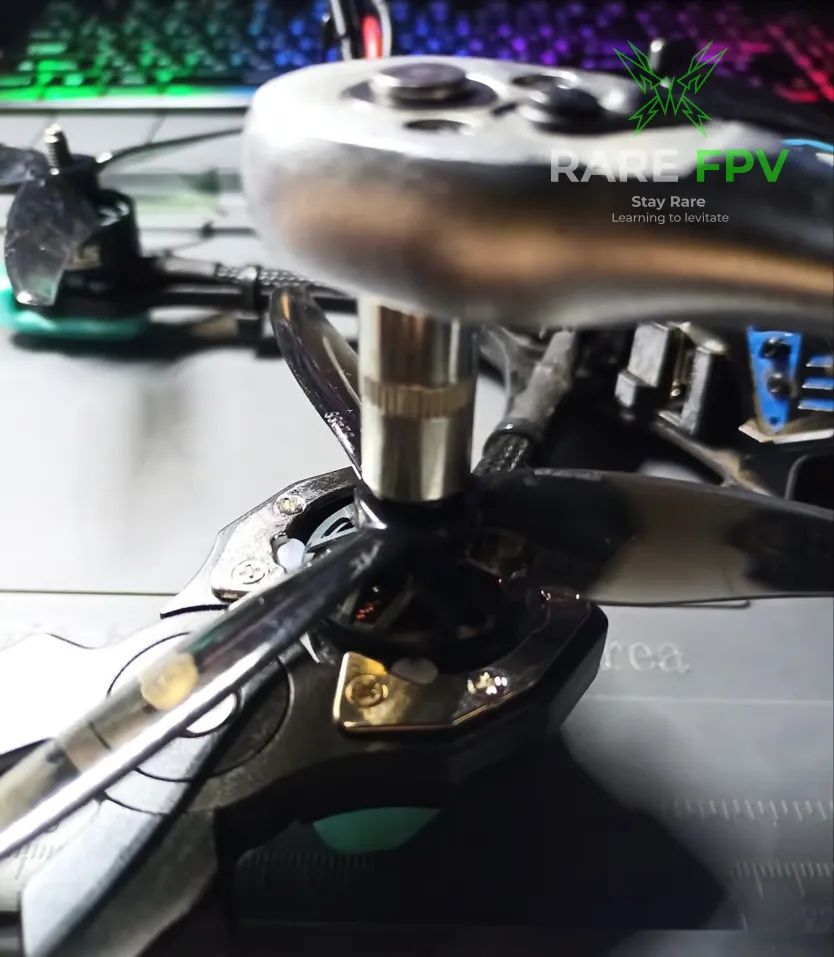

- Без фанатизма закручиваете гайку трещеткой до тех пор пока она не упрется в пропеллер, не забывая удерживать мотор Propeller Remover Tool, затем аккуратно доворачиваете трещеткой пока вал не начнет прокручиваться в Propeller Remover Tool.
- Проворачивание вала в Propeller Remover Tool говорит о том что дальше тянуть не нужно.
⚠️ Важно! Если вы видите, что нейлоновое кольцо внутри гайки стерлось и она накручивается пальцами до самого низа — такую гайку пора менять, она может открутиться от вибрации в полете.
Итоговый чек-лист для монтажа:
1. Смотрим в Betaflight: Определяем, куда крутится мотор (CW или CCW). Критически важно: физическое вращение моторов на дроне должно строго совпадать со схемой, выбранной в конфигураторе. Перед установкой пропеллеров просто сверяем вращение каждого мотора со стрелками на экране.
(Как это сделать в двух словах: крутим без фанатизма на низких оборотах поочередно каждый мотор и проверяем направление вращения, можно аккуратно пальцем. Если направление всех моторов совпало — супер. Как поменять направление вращения при несовпадении напишу отдельным гайдом, это не совсем тема нашей статьи про пропеллеры.)
2. Берем проп:
-
Если CW — ищем маркировку R.
-
Если CCW — берем без маркировки.
3. Надписи: Ставим пропеллер всегда надписями вверх — атакующая кромка физически всегда будет находиться чуть выше, чем задняя (сбегающая). Это и есть ваш ориентир. Если надписи смотрят в землю — вы поставили проп «вверх ногами».
4. Прикладываем: Проверяем, чтобы закругление лопасти (атакующая кромка) смотрело в сторону вращения, как на этом фото.
5. Закручиваем: Гайки затягиваем плотно, но без фанатизма, чтобы не раздавить ступицу.
⚠️ Золотое правило: Любые манипуляции с направлением вращения моторов в конфигураторе и проверку — делать ТОЛЬКО со снятыми пропеллерами. Пятидюймовый дрон на столе в комнате — это потенциальная поездка в травмпункт за считанные секунды.
UPD: Сейчас на моем дроне Mark 5 настроена стандартная схема вращения моторов — на камеру и на антенны, буду переходить на Reversed схему — вращение вовнутрь, на стек, попробую полетать на ней, хотя и на стандартной толком не полетал, но плюсов у реверса сейчас вижу чуть больше.
Stay tuned.
