ToolkitRC M6AC: Первый контакт и безопасная зарядка LiPo

В этой статье разберемся в поэтапном и логически понятном процессе зарядки LiPo аккумуляторов с помощью зарядки ToolkitRC M6AC. Без лишней воды и разбора всех пунктов меню — только то, что необходимо для базовой зарядки и перевода аккумуляторов в режим хранения.

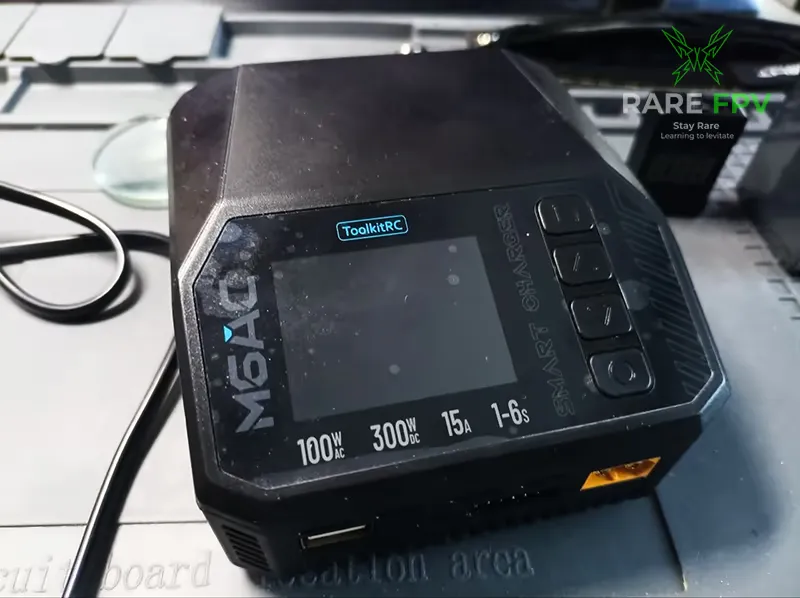

Правильная зарядка и хранение — важнейший навык FPV-пилота и инженера. Существует много разных устройств, но ToolkitRC я считаю эталоном в этом сегменте. Они бывают со встроенным блоком питания (БП) и внешним. Новичку я советую не усложнять и взять для начала модель со встроенным БП (субъективное мнение: мои ToolkitRC M6D + ADP100W пока ждут своего часа, а в ежедневной работе я использую M6AC)

Этап 1. Физическое подключение и «Первый контакт»

После того как мы определились с устройством, важно соблюсти последовательность действий, чтобы не «искрило» и электроника жила долго.

1. Питание зарядного устройства

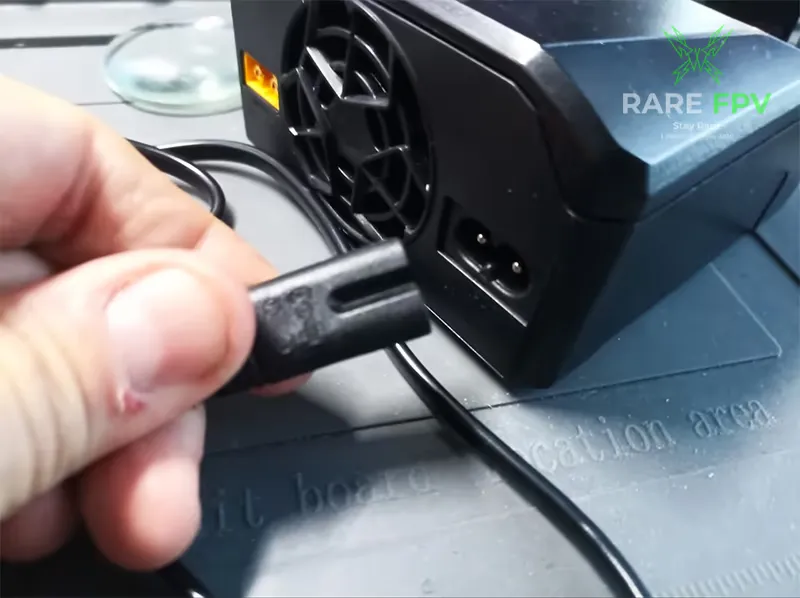

• ⚡ Подключаем кабель питания в разъем AC (если работаем от розетки 220V).

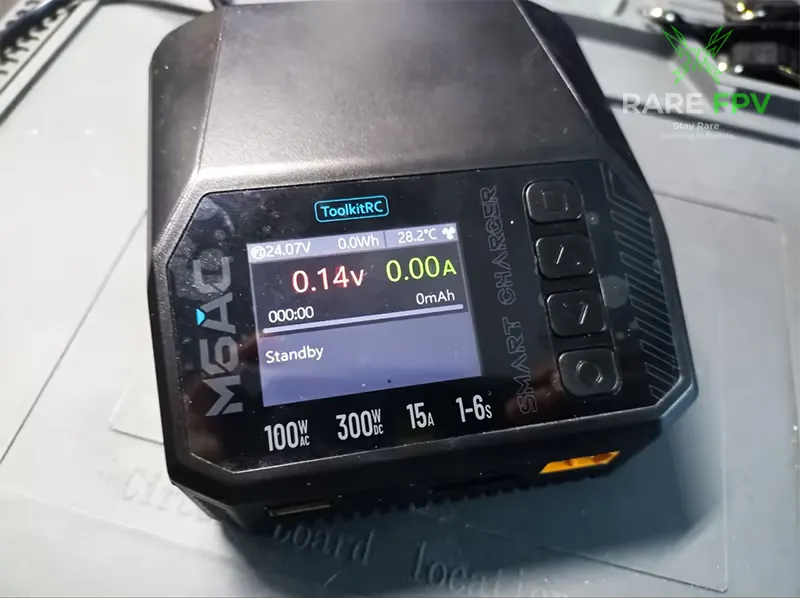

• Дожидаемся загрузки интерфейса ToolkitRC.

2. Подключение балансировочного разъема

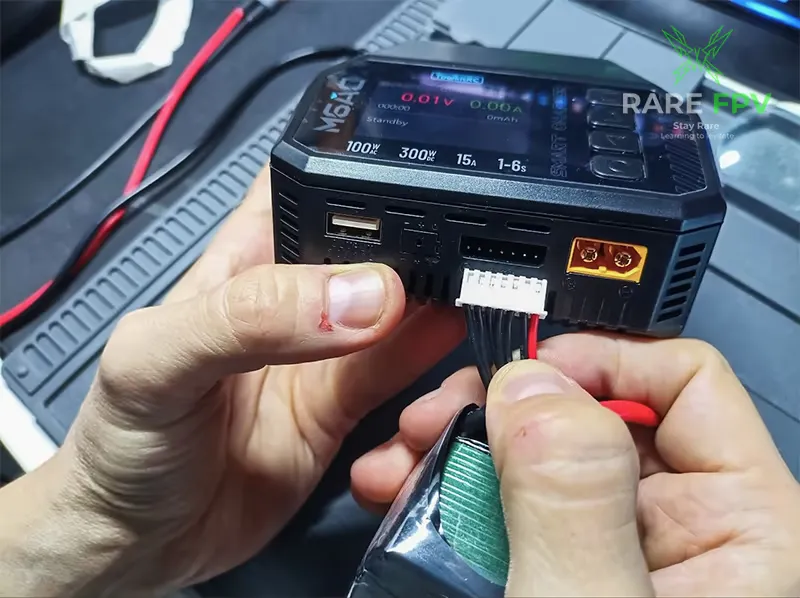

• ⚠️ Важно: Сначала втыкаем белый балансировочный хвост аккумулятора в соответствующий порт (от 2S до 6S).

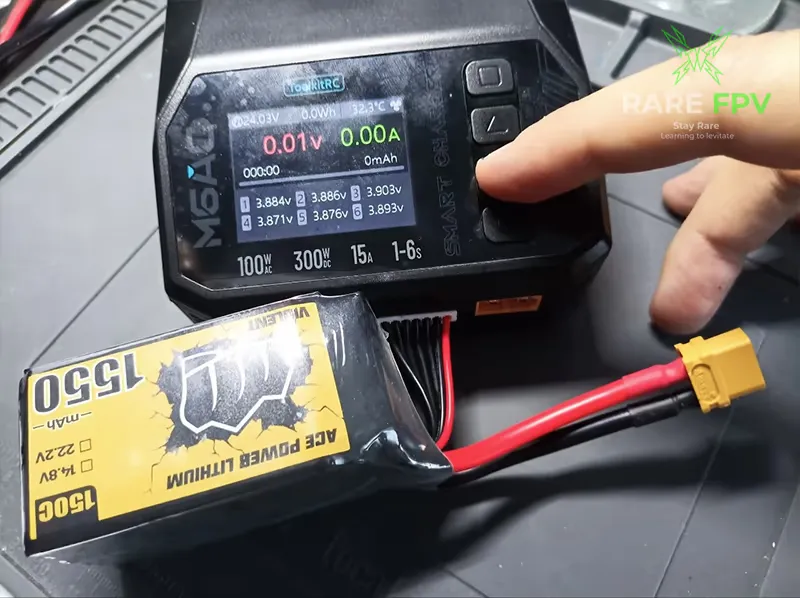

• Зарядка сразу «увидит» количество банок и их текущее напряжение. Это критически важный шаг для безопасности.

• Смотрим на экран проверяем чтобы определились все банки — если 6S значит 6 элементов, если нет отображения всех банок просто нажмите один раз кнопку вниз и на экране должно вывести две строки по три элемента в каждом со значением каждой банки

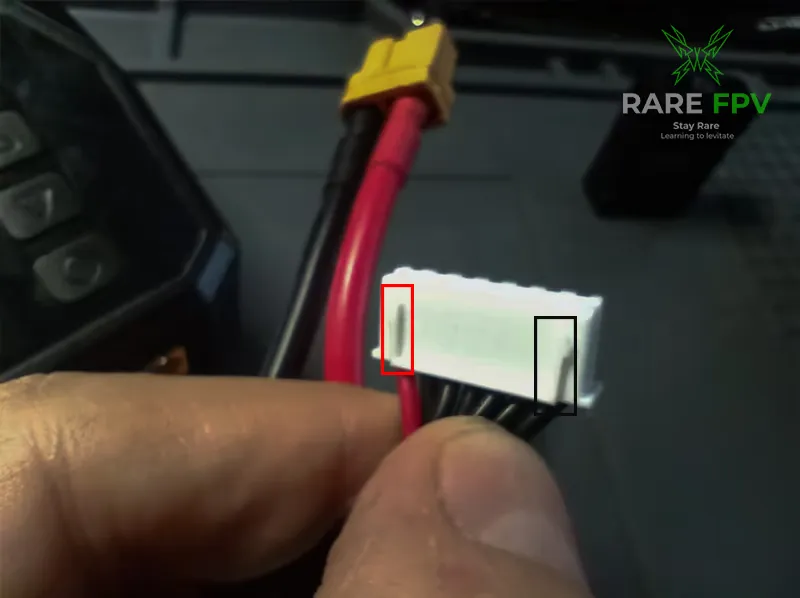

⚠️ При подключении балансира — соблюдайте полярность — выступ на балансировочном разъеме должен совпадать с пазом на порту зарядки, черный провод к минусу указанный на корпусе зарядки, а красный провод к плюсу.

Вот этими штуками вниз, красный там где плюс (справа), черный где минус (слева).

3. Подключение силового разъема (XT60)

• Вставляем основной разъем XT60 в желтый порт. Здесь ошибиться сложно, только если вы очень сильный и не очень внимательный ну еще очень настойчивый, а так физический ключ разъема имеет специфический скос который защищает от переполюсовки.

• Теперь у нас есть два канала связи с аккумулятором: силовой для передачи тока и балансировочный для контроля каждой ячейки.

Этап 2. Выбор программы: Зарядка (Charge) и Хранение (Storage)

Теперь, когда аккумулятор подключен, нам нужно объяснить зарядке, что именно мы хотим сделать.

1. Выбор задачи (Task):

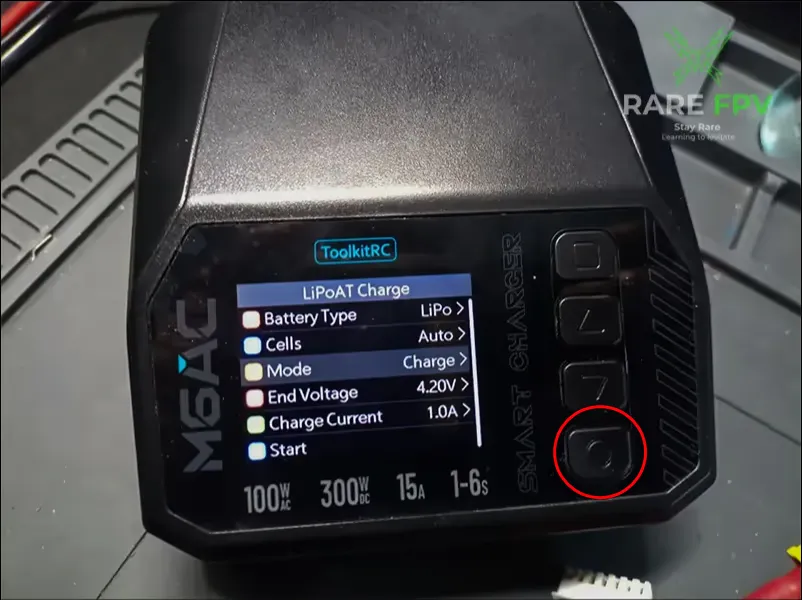

• Нажмите на самую нижнюю кнопку-кружочек не зажимая, просто нажмите один раз.

• Стрелками-кнопками справа выберите пункт Mode и опять нажмите на самую нижнюю кнопку кружочек тем самым подтвердив выбор.

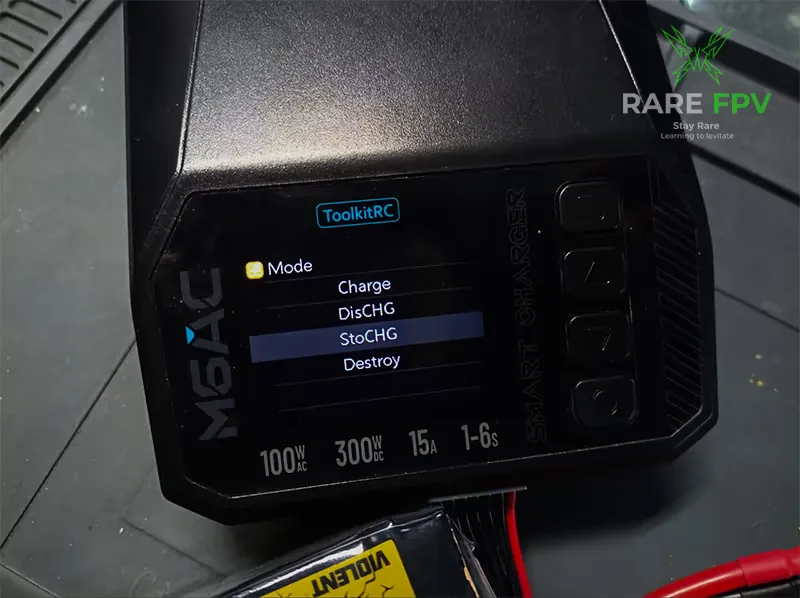

• 🔋 Также стрелками выбираем — Charge, если планируем летать прямо сейчас (заряжаем 4.20V на банку).

• ⏳ Выбираем — Storage, если полеты окончены. Это самый важный режим для долгой жизни аккумулятора (приводим банки к 3.80V - 3.85V, выставлено по умолчанию 3.85V, так и оставляйте).

2. Тип химии (Battery Type):

• Всегда проверяем, чтобы стоял режим LiPo. Если использовать высоковольтные LiHv аккумуляторы (до 4.35V), это указывается отдельно. По умолчанию выставлено LiPo, но возьмите за привычку проверять этот пункт перед каждым стартом.

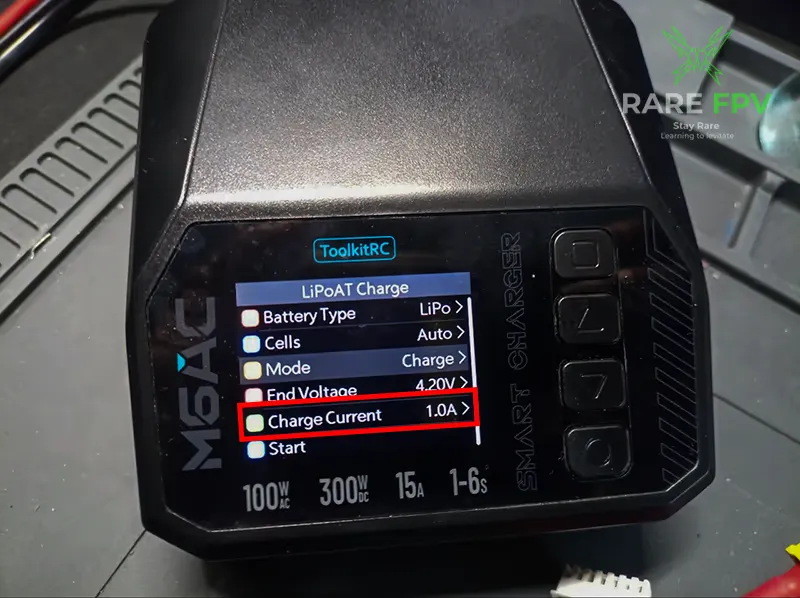

3. Настройка тока (Current):

• Золотое правило — 1C. Если твой аккумулятор 1100mAh, ставим ток 1.1A. Если 1500mAh — ставим 1.5A. Это надежно и не перегревает ячейки. Правило легко запомнить, но для максимального ресурса я стараюсь заряжать током не больше 1A.

Этап 3. Запуск и контроль процесса

Когда все параметры выставлены, пора переходить к делу.

1. Старт (Start)

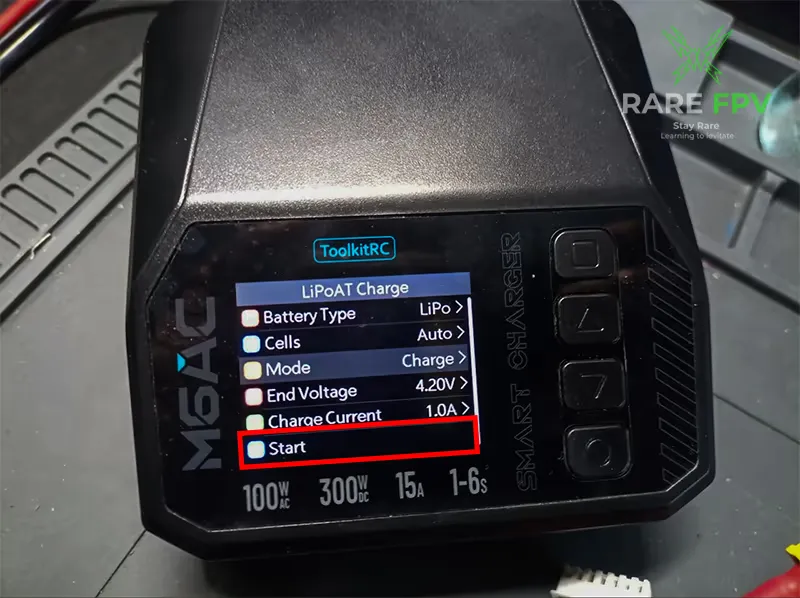

• Листаем меню вниз до кнопки Start и нажимаем её. Если вы вставили только балансировочный разъем и забыли про XT60, зарядка выдаст предупреждение и не запустит процесс. В этом случае просто плотно вставьте силовой разъем (ошибиться в полярности там сложно из-за формы разъема, но будьте внимательны) и повторно нажмите Start.

• Зарядка издаст короткий звуковой сигнал, и начнется подача тока.

2. На что смотреть во время зарядки:

• ⚠️ Температура: аккумулятор не должен ощутимо греться. Если он становится горячим — немедленно останавливайте процесс.

• ❗ Балансировка: В конце процесса ток начнет падать — это нормально, идет выравнивание банок. Не торопитесь отключать питание, пока на экране не появится уведомление о завершении процесса (Success или Finished) с подтверждающей кнопкой «Ok».

3. Завершение

• После звукового сигнала об окончании сначала отключаем силовой разъем (XT60), а затем балансировочный хвост.

Безопасность (Safety First)

Даже самая умная зарядка вроде ToolkitRC M6AC не застрахует от ошибок химии аккумулятора.

• ⚠️ Никогда не оставляйте процесс без присмотра. Большинство инцидентов происходит, когда пилот ушел в другую комнату «на пять минут».

• ⚠️ Заряжайте в безопасном месте. Используйте специальные защитные пакеты (LiPo Safe Bag) или огнеупорные контейнеры.

• ⚠️ Не заряжайте поврежденные АКБ. Если после падения аккумулятор сильно замялся или начал пахнуть «сладким» — его место в утилизации, а не на зарядке.

• Температурный режим. Не ставьте на зарядку аккумулятор сразу после полета, дайте ему остыть 10–15 минут.

Портативный тестер

В завершение статьи хочу рассказать про устройство, которое должно быть в кармане у каждого пилота.

Зачем нужен тестер?

• В поле: Чтобы быстро проверить, какой аккумулятор заряжен (4.20V), а какой уже отлетан (3.5V–3.7V).

• Дома: Для экспресс-проверки состояния банок без включения основной зарядной станции.

• Безопасность: Позволяет моментально выявить критический разброс по банкам сразу после падения или жесткой посадки.

Как использовать:

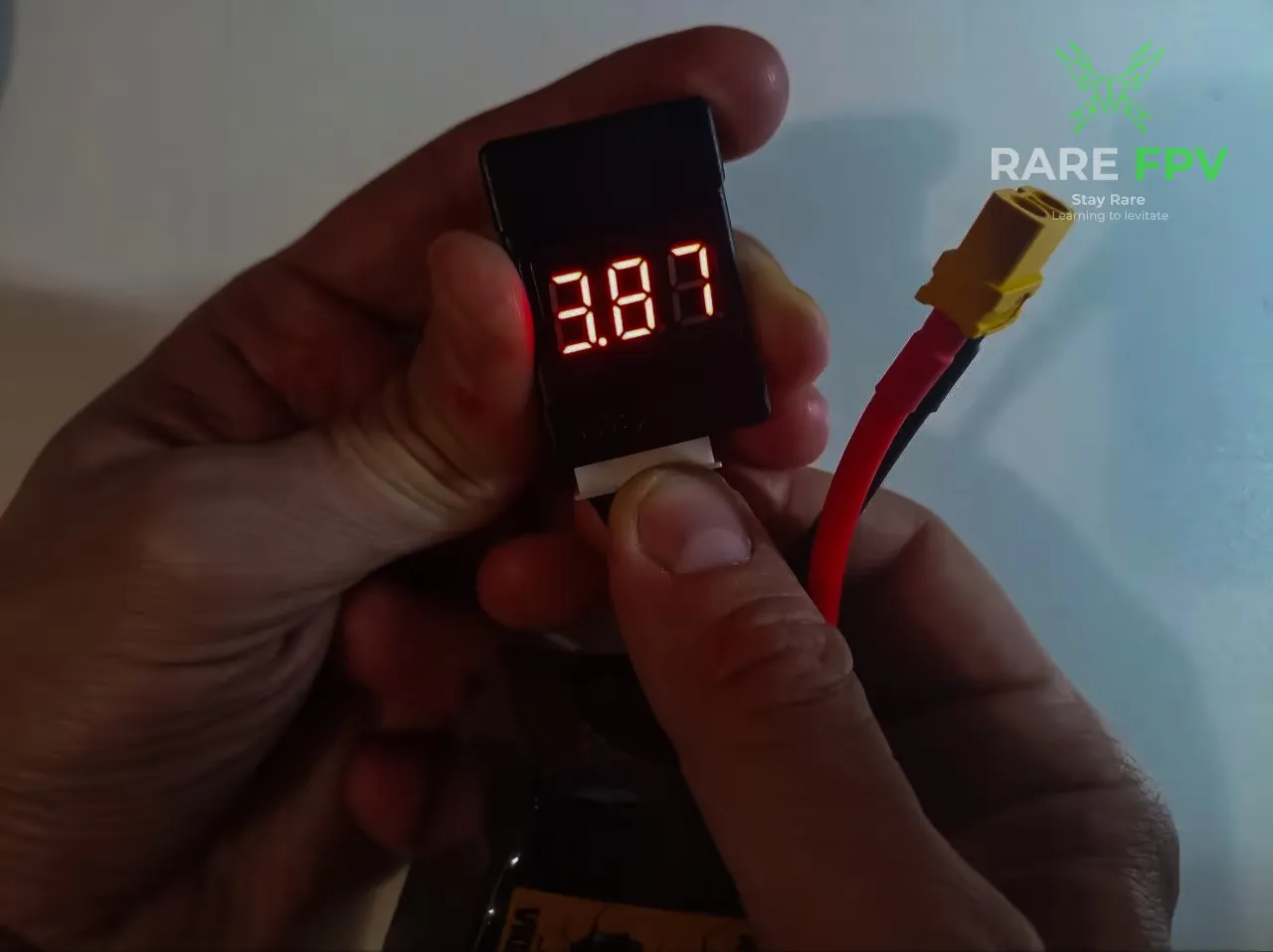

Просто подключаете балансировочный разъем аккумулятора в тестер. Он по очереди покажет напряжение каждой ячейки и общий вольтаж сборки. Это самый простой способ избежать ситуации, когда вы случайно взлетаете на «пустом» аккумуляторе.

Принцип работы:

• Общий вольтаж: Сначала на экране загорается общая сумма напряжения всего аккумулятора (например, $23.1V$ для 6S в сторедже).

• Побаночный обход: Затем тестер начинает переключаться: 1 ячейка — её напряжение, 2 ячейка — её напряжение, и так далее до шестой.

• Бесконечный цикл: Он будет продолжать этот обход по кругу, пока ты не выткнешь балансировочный хвост. Это позволяет быстро заметить «паршивую овцу» — банку, которая просела сильнее остальных.

Это по сути все что нужно знать для начала правильной зарядки и хранения LiPo аккумуляторов. Напоследок покажу где найти настройки смены темы экрана с дефолтной светлой на темную тему и обратно.

Настройка темы — переход на темную сторону:

• Нажмите и удерживайте нижнюю кнопку справа (кружочек которая) появится меню.

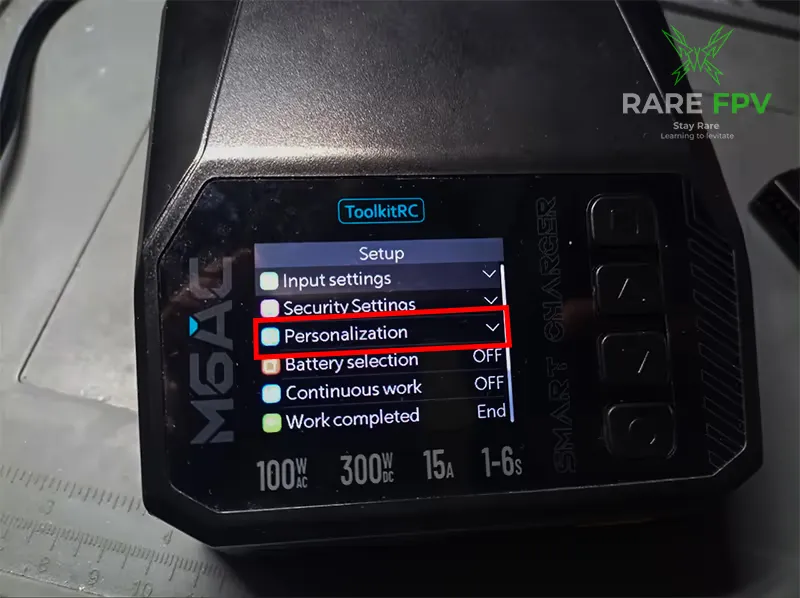

• Стрелками выберите пункт Personalisation и нажмите на кнопку-кружочек, подтвердив тем самым выбор.

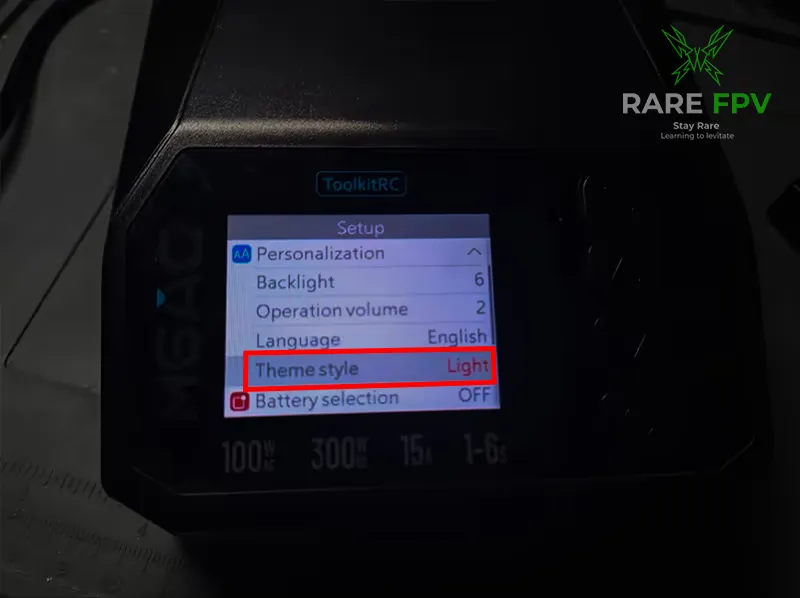

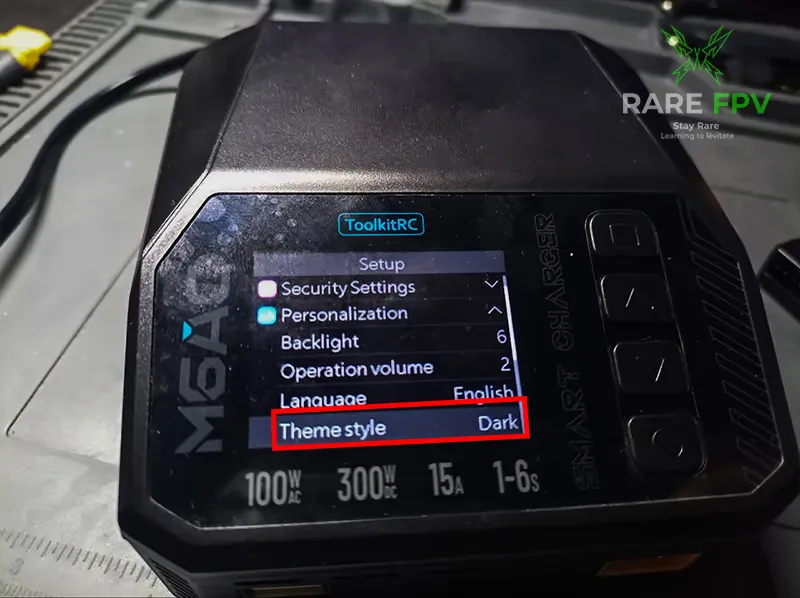

• Пролистайте ниже и выберите пункт Theme Style, нажмите кнопку кружочек и стрелками поменяйте на нужную вам.

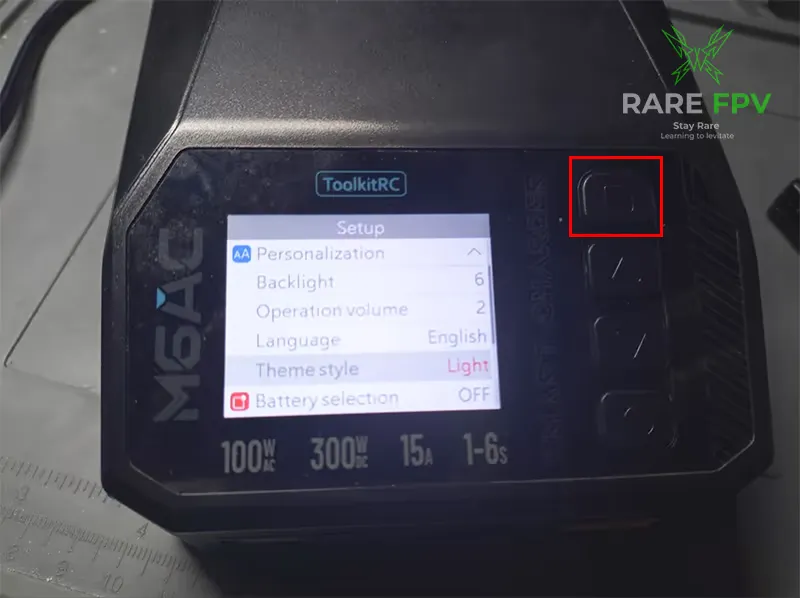

Чтобы выйти из меню нажмите один раз самую верхнюю кнопку-квадратик справа.

Stay tuned.
